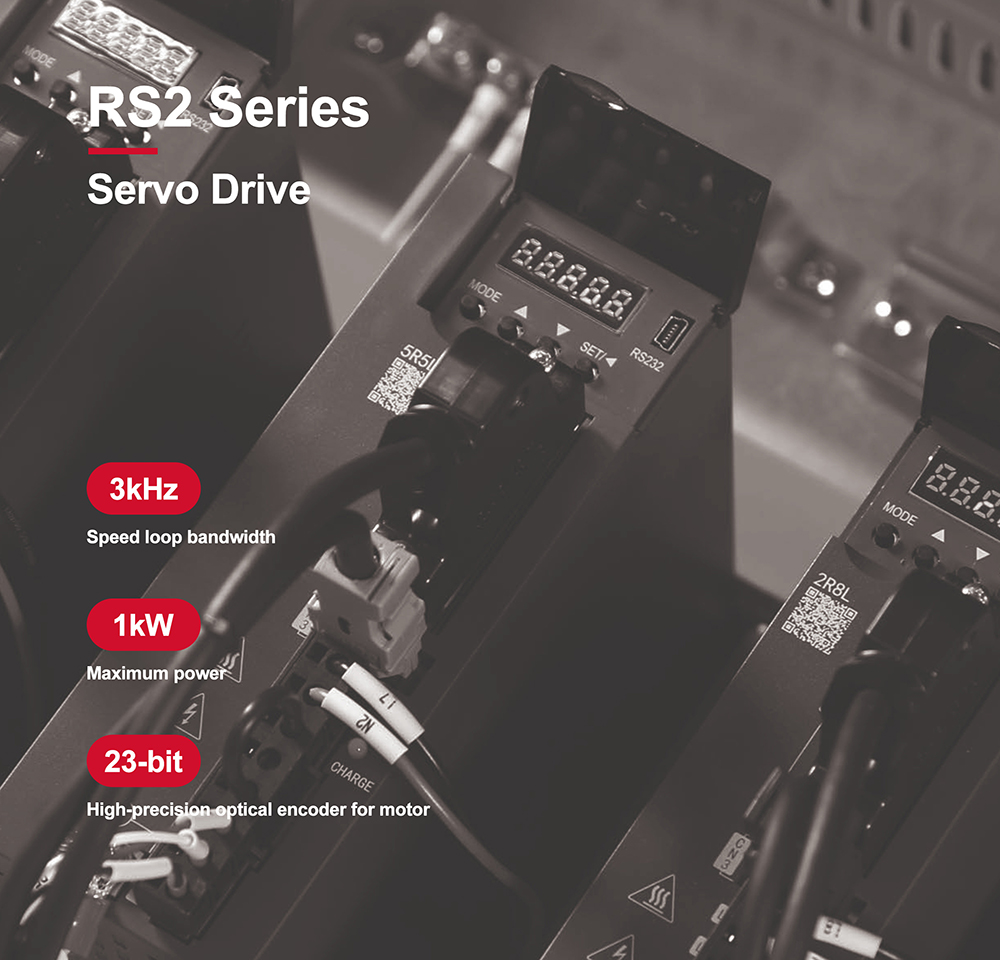

Controlador de Servo de la serie RS2, ancho de banda de bucle de velocidad de 3kHz, encendido de hasta 1kW, codificador óptico de alta precisión de 23 bits para la adaptación del motor. Control PWM IGBT, modo de transmisión de corriente de onda sinusoidal. Nivel de protección IP20, Nivel de contaminación ambiental PD20.
Resumen de productos

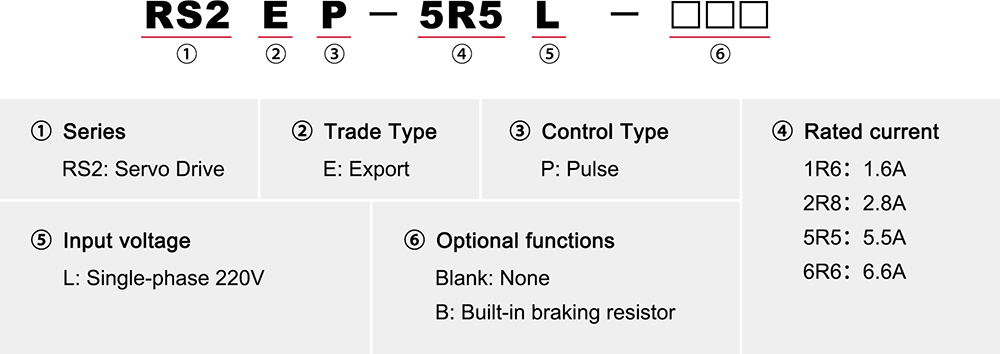

Nomenclatura del modelo

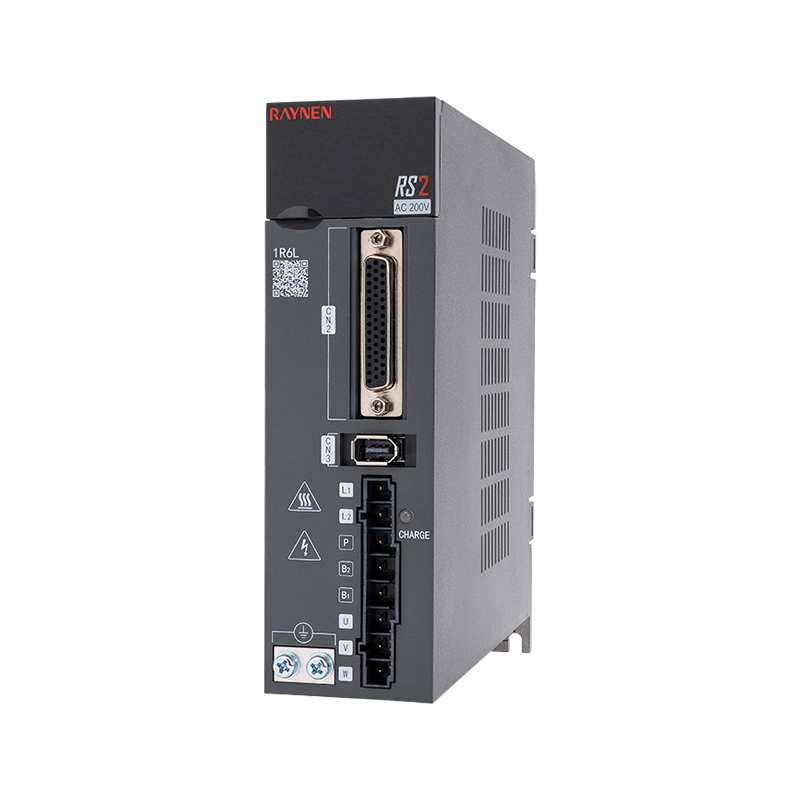

Definición de puerto
| | | ||
| Tamaño A | Tamaño B | ||
| No. | Nombre | No. | Nombre |
| 1 | - | 1 | - |
| 2 | Mini USB | 2 | Mini USB |
| 3 | CN2 | 3 | CN2 |
| 4 | CN3 | 4 | CN3 |
| 5 | L1 、 L2 | 5 | L1 、 L2 |
| 6 | Freno | 6 | Freno |
| 7 | U 、 v 、 w | 7 | U 、 v 、 w |
| 8 | Tornillo | 8 | Tornillo |
| 9 | CARGAR | 9 | CARGAR |
| 10 | CN4/CN5 | 10 | CN4/CN5 |
| Descripción: ① -: pantalla digital de siete segmentos ②Mini USB: interfaz RS232, conectada a PC ③CN2: conector de señal de salida/entrada, conectado al controlador programable (PLC) o E/S de control ④CN3: interfaz del codificador, conectado al codificador en el servomotor ⑤L1, L2: fuente de alimentación del circuito principal, conectada a la fuente de alimentación monofásica (200 ~ 240VAC, 50/60Hz de alimentación) ⑥Brake: use resistencia de frenos externo ⑦U, V, W: salida de accionamiento de servo, conectado al conector de alimentación del motor (U, V, W) ⑧ Tornillo terrestre: conéctese a tierra de potencia y molido del motor ⑨ Carange: luz indicadora de encendido ⑩CN4/CN5: 485 Puerto de comunicación | |||
Especificaciones eléctricas
| Especificaciones eléctricas de accionamiento monofásico de 220V | |||||
| Artículo | Tamaño A | Tamaño B | |||
| Modeloo | 1R6L | 2R8L | 5R5L | 6R6L | |
| Capacidad de la fuente de alimentación [KVA] | 0,5 | 1 | 1,7 | 2 | |
| Corriente de salida continua [Arms] | 1,6 | 2,8 | 5,5 | 6,6 | |
| Corriente de salida máxima instantánea [Arms] | 5,9 | 9,3 | 16,9 | 17 | |
| Circuito principal | Corriente de entrada continua [Arms] | 2,4 | 5 | 8,7 | 11 |
| Fuente de alimentación del circuito principal | Fase única 200 ~ 240VAC, -15%~ 10%, 50/60Hz | ||||
| Circuito de control | Fuente de alimentación del circuito de control | Fuente de alimentación de la barra colectora, entrada y rectificación de la fuente de alimentación compartida | |||
| Pérdida de energía | Pérdida de potencia del circuito principal [W] | 30,5 | 41 | 60,8 | 66,2 |
| Pérdida de potencia del circuito de control [W] | |||||
| Frenado | Función de resistencia de frenos | Opcional | |||
| Valor de resistencia [ω] | 50 | 50 | 50 | 50 | |
| Capacidad [W] | 30 | 30 | 50 | 50 | |
| Valor de resistencia mínimo externo permitido [Ω] | 50 | 45 | 40 | 40 | |
| Método de enfriamiento | Enfriamiento natural | Refrigeración por aire | |||
| Nivel de sobretensión | OVC III | ||||
Tamaño del producto
| Tamaño A | |||||||||||||||||
| |
| ||||||||||||||||
| Tamaño B | |||||||||||||||||
| |
| ||||||||||||||||
Diagrama de cableado
Nota: La figura muestra el diagrama de cableado del tamaño de una sola fase de 220V de la serie RS2 A/B. Para los diagramas de cableado de otros modelos, comuníquese con el servicio al cliente.
