Resumen de productos
Presupuesto
 | Paramétrico | |

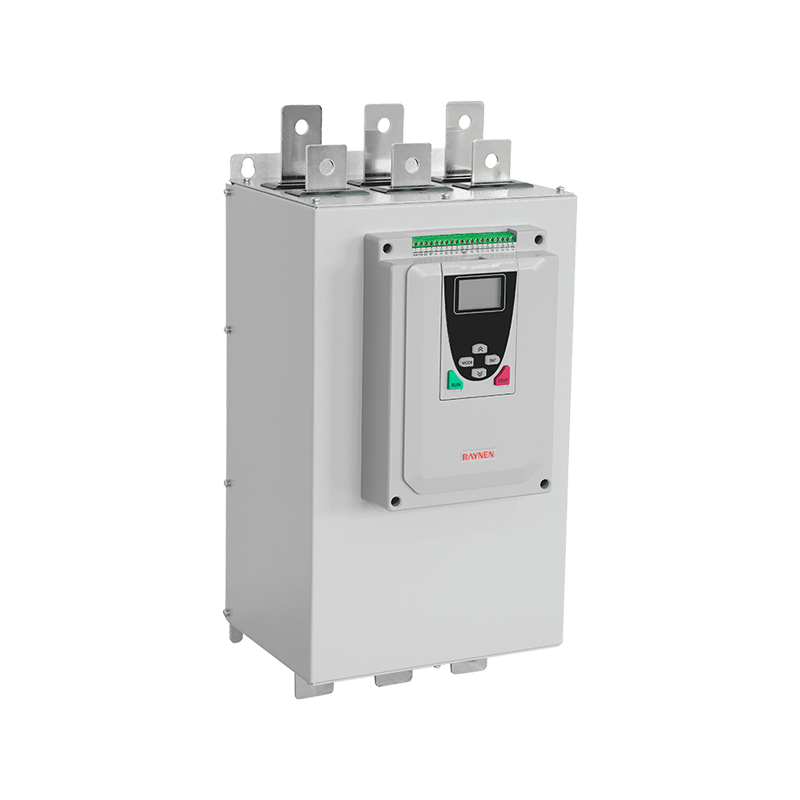

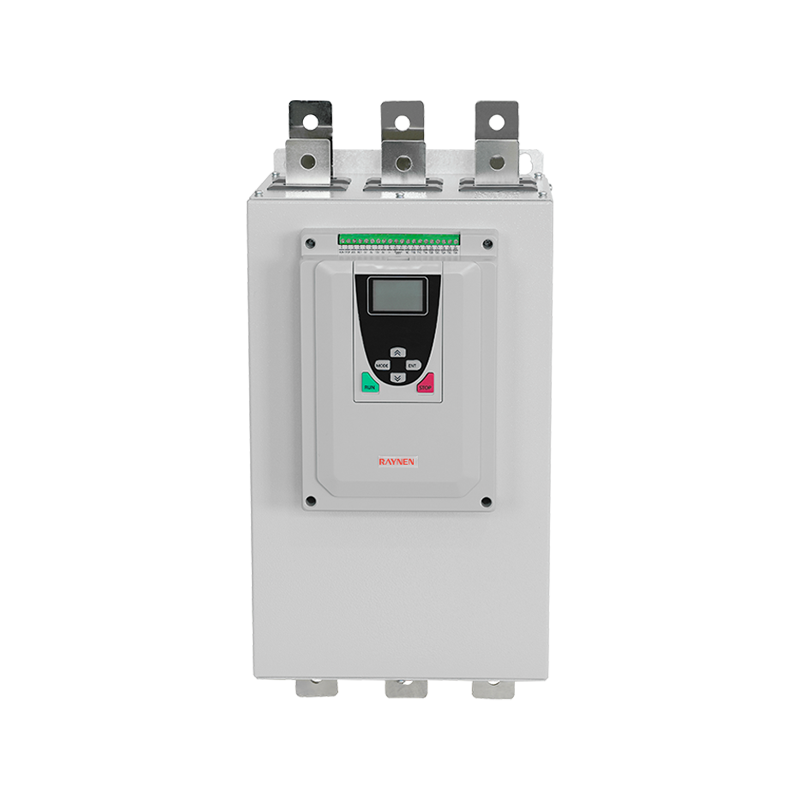

| Modelo | RSE-T3-75-E ~ RSE-T3-115-E | |
| Tipo de derivación | Tipo de derivación externa | |
| Voltaje | 380V | |
| Energía de motor adaptativa (KW) | 75/90/115 | |
| Corriente de salida nominal (a) | 150/180/230 | |
| Dimensiones (mm) | 378*192*227 | |
| Tamaño de instalación (mm) | 308*150 | |
Características del producto
| Calidad excepcional |  | Mando a distancia |  |
| • Todos los indicadores de rendimiento están cuidadosamente diseñados y probados rigurosamente • Protección de todos los niveles • Fácil de instalar e integrar en el sistema de control | • La función de comunicación se utilizan para las funciones de control remoto, monitoreo y ajuste • A través de la interfaz estándar RS485, puede conectarse con PC y PLC | ||
| Bypass Contactor, reduzca la pérdida |  | Teclado conveniente |  |
| • Al final del inicio, Bypass Contactor comienza • El calor dentro del arranque se reduce y la pérdida se minimiza • Todas las funciones de protección se mantienen efectivas (sobrecalentamiento, sobrecarga, no carga, etc.) | • Utilice el teclado de operación simple e intuitivo para ajustar los datos del motor • El teclado inglés facilita la operación | ||
| Diseño de baja pérdida |  | Más conveniente |  |
| RDS puede mejorar continuamente la condición de funcionamiento del motor a través de las siguientes maneras: • Se adopta la tecnología de control de arranque suave adaptativa para garantizar que la curva de velocidad del motor sea suave y continuo y monotónicamente en cualquier estado, sin velocidad de inflexión • Reduce los tensiones mecánicas e hidráulicas • Reducir la carga del sistema de distribución de energía (pico de voltaje, sobrecorriente) | • RS485 、 Comunicación de Modbus • Cableado superior, fácil de conectar | ||
| Potencia aplicable |  | ||
| • Solicite una amplia gama de generadores de suministro de alimentación | |||
La conexión directa simplifica el cableado
Cableado y terminales
Modelo Nomenclature
Tabla de selección
| Modelo (380V) | Potencia motora adaptativa (KW) | Yo salí (a) | Dimensiones H*w*d (mm) | Tamaño de instalación (mm) | |
| H1*W1 | Abertura | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Rendimiento y configuración
| Características eléctricas | |
| Voltaje de funcionamiento nominal | Trifásico 380V ± 15% |
| Frecuencia operativa nominal | 50Hz o 60Hz (especifique antes de ordenar) |
| Número de fases controladas | 3 |
| Motor aplicable | Motor de inducción trifásico de la jaula de ratón/motor asincrónico |
| Frecuencia inicial | Dependiendo de la carga, se recomienda comenzar y detener no más de 10 veces por hora en condiciones normales, y 6 veces bajo carga pesada |
| Método inicial | Rampa de voltaje, rampa de corriente, límite de corriente, avance, límite de corriente de rampa de voltaje, rampa de voltaje de salto repentino |
| Método de parada | Parada libre, parada suave |
| Función de protección | Protección de pérdida de fase, protección contra sobrecorriente, protección contra sobrecarga, protección de desequilibrio actual, protección de sobrecalentamiento, protección de tiempo de espera de inicio, etc. |
| Características ambientales | |
| Temperatura de funcionamiento | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ Necesita reducir la capacidad) |
| Temperatura de almacenamiento | -25 ℃ ~ 70 ℃ |
| Humedad relativa | 95% sin condensación o goteo |
| Altitud | Por debajo de 1000m (1000 ~ 3000m necesita reducir la capacidad) |
| Método de enfriamiento | Enfriamiento del aire natural |
| Método de instalación | Montado en la pared |
| Otro | Sin gas inflamable, explosivo y corrosivo, sin polvo conductivo o polvo de metal |
| Normas y certificación | |
| Normas de implementación | GB/T14048.6 |
| Proceso de dar un título | CCC |
| Características del circuito de control | |
| Derivación -01, 02 | 01, 02 Inicio y cierre después de completar para controlar el contactor de derivación. (Cuadro) |
| Ejecutar la salida -03, 04, 05 | 03, 04, 05 son todas las salidas de retransmisión programables, y el tiempo de retraso se establecerá por código F4. La función de salida se establecerá por código Fe, y se cerrará cuando la salida sea válida. |
| Salida de falla -06, 07, 08 | 06, 07, 08 son salidas de retransmisión de fallas programables, se cerrarán cuando ocurra una falla o la potencia está apagada, y se abrirán cuando la energía esté encendida. |
| Salida analógica -09, 10 | 09, 10 pueden medir la información actual que cambia con la carga. 400% de salida 4 ~ 20 mA Valor de calibración, Fórmula de cálculo: D = 400/16 (1x-4). LX es el valor de medición real (MA). Corriente del motor (%). |
| Entrada de parada inmediata -11 | 11 Y la desconexión común detendrá el motor inmediatamente (o conectará otros puntos de cierre normales en la serie. |
| Entrada de parada suave -12 | 12 y la desconexión común hará que el motor se detenga (o parada libre) |
| Empiece a escribir -13 | 13 y el cierre común harán que el motor funcione |
| Común -14, 15 | Terminal común para la señal de entrada |
| Rs485 -16, 17, 18 | Terminal de comunicación RS485, conecte múltiples entrantes blandos 16 es comunicación, conexión a tierra |
| Orina -19 | Terminal de conexión a tierra |
