Resumen de productos

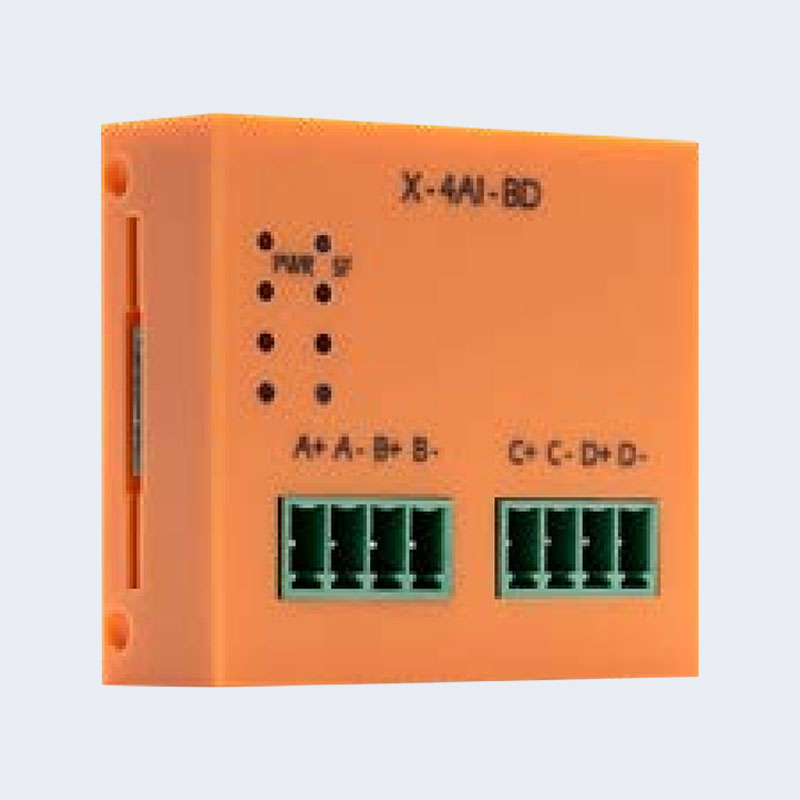

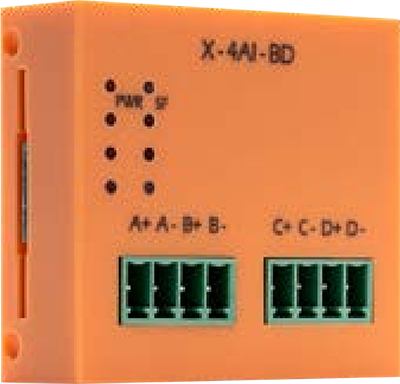

| | • La serie X PLC admite 1 tablero de expansión BD, con una cubierta de ranura vacía de forma predeterminada. El producto puede satisfacer las necesidades especiales de los clientes con puntos de cuerpo ligeramente insuficientes y espacio de instalación insuficiente. • El desarrollo de la placa BD es flexible y de tamaño pequeño. |
Nomenclatura de modelos
Parámetro
| No | Tipos opcionales | Parámetros | Instrucciones de uso |
| 1 | Xe-2di4dot-bdo1 | Transistor 2DI/4DO, 24VDC | Entradas digitales × 2 y salidas de transistores × 4 |
| 2 | Xe-4ai-bdo1 | 4AI, tipo corriente de 15 bits | Entradas de corriente analógica × 4 |
| 3 | Xe-6di-bdo1 | 6DI, 24VDC | Entradas digitales × 6 |
| 4 | Xe-6dot-bdo1 | 6DO, transistor | Salidas de transistores digitales × 6 |
| 5 | Xe-2rtd-bd | Resistencias térmicas × 2, soporte PT100 | Entradas RTD × 2 |
| 6 | XE-RS485-BD | 485 Comunicación × 1 | 485 Comunicación × 1 |
| 7 | Xe-2ai1ao-bd01 | 2AI, tipo de voltaje de 12 bits; 1AO, salida de voltaje de 12 bits/salida de corriente de 11 bits | Entradas analógicas × 2, salida analógica × 1 |
| 8 | Xe-1ai1rtd-bd | 1AI, tipo actual de 16 bits; Resistencia térmica de 1 vía, soporte PT100 | Entrada analógica × 2, entrada RTD × 1 |
| 9 | Xe-2ao-bdo1 | 2AO, salida de voltaje de 12 bits/salida de corriente de 11 bits | Salidas analógicas × 2 |
Diagrama de cableado de la junta de BD
