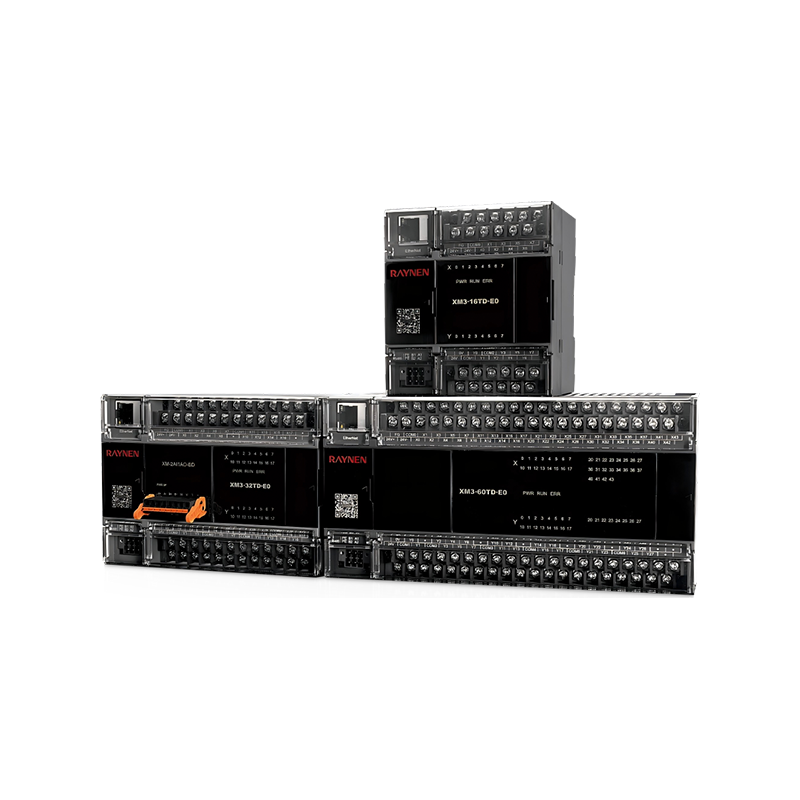

PLC mejorado XM3 El circuito del puerto de red del dispositivo adopta un diseño de arquitectura antiinterferencia profesional, que tiene un excelente rendimiento antiinterferencia. Puede suprimir eficazmente la interferencia electromagnética externa, el ruido de la señal y las fluctuaciones de voltaje, asegurando la estabilidad de la transmisión de la señal de la red y la integridad de los datos.

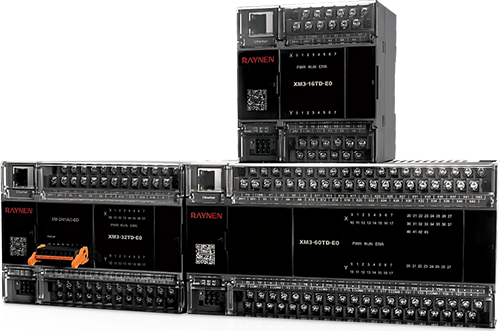

Resumen del producto
 | • Todos los PLC pequeños de la serie XM están equipados con un puerto de red RJ45 (bloque de terminales enchufable) y dos puertos RS485 (bloques de terminales externos), lo que proporciona mayor comodidad y flexibilidad. |
| • El clásico negro Raynen, elegante y atemporal. |

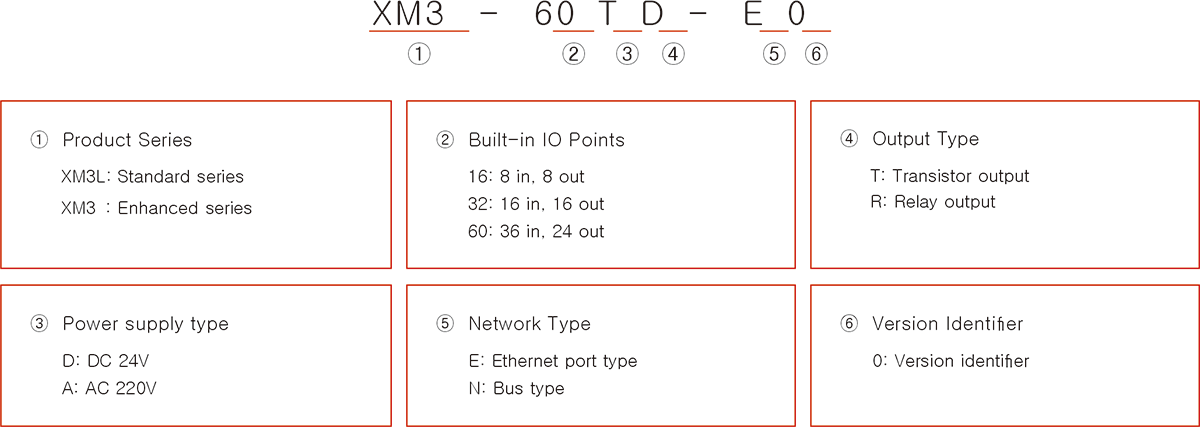

Nomenclatura del modelo

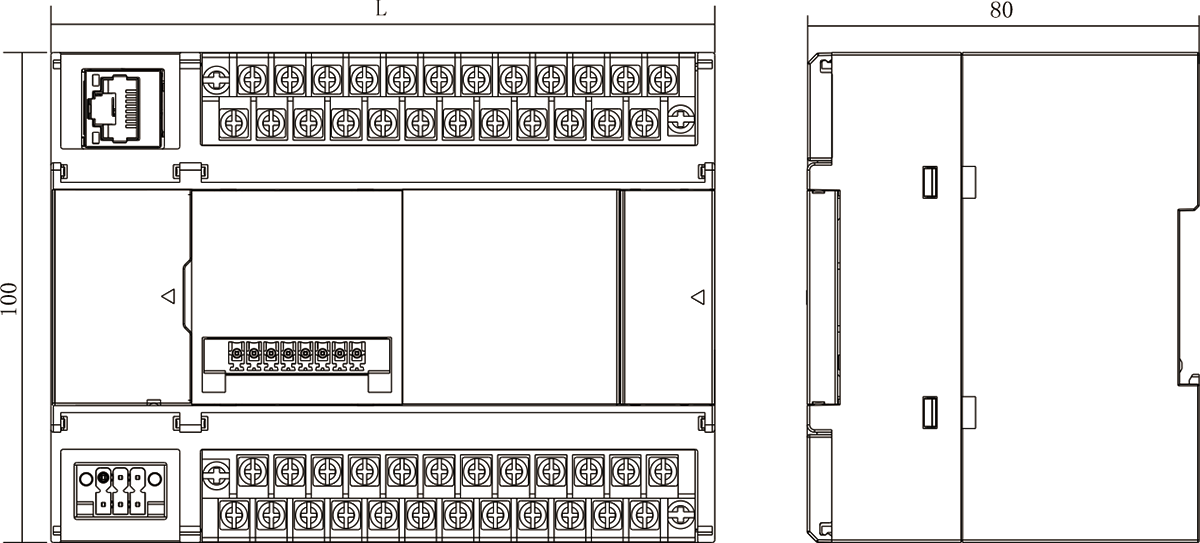

Tamaño del producto (unidad: mm)
Especificaciones técnicas
| Especificaciones | XM3L-16TD-E0 | XM3L-32TD-E0 | XM3L-60TD-E0 |
| Número de ejes controlados | 2 ejes (200KHz) | 4 ejes (200KHz) | 6 ejes (200KHz) |
| Planificación de velocidad | Planificación de velocidad tipo T | ||
| Funciones de control | Movimiento puntual, movimiento de retorno a cero, conteo de alta velocidad, interpolación lineal, interpolación circular | ||
| lenguaje de programación | Diagrama de escalera (LD), lista de instrucciones (IL), SFC | ||
| Entrada digital | 8 (NPN/PNP) | 16 (NPN/PNP | 36 (NPN/PNP) |
| Impedancia de entrada | X0-X2: 2,4K; X3 y superior: 5,6K | X0-X7: 3,3K, X10 y superiores: 5,6K | |
| Corriente de detección de entrada ON | X0-X2: 5 mA o más; X3 y superior: 2,4 mA o más | X0-X7: 5 mA y superior, X10 y superior: 4 mA y superior | |
| Corriente de detección de entrada APAGADA | Menos de 1 mA | ||
| Tiempo de respuesta de entrada | No más de 4,5 ms | ||
| Salida digital | 8 (NPN | 16 (NPN) | 36 (NPN |
| Carga máxima resistiva | 0,5 A/canal | ||
| Carga máxima inductiva | 12W/CC24V | ||
| Carga máxima de la lámpara | 5W/CC24V | ||
| Carga mínima | 5mA (CC5~24V) | ||
| E/S de alta velocidad | APAGADO → ENCENDIDO: 5 μs o menos/10 mA o más (CC 5 ~ 24 V) ON→OFF: 5μs o menos/10mA o más (DC5~24V) | ||
| E/S normales | APAGADO → ENCENDIDO: 0,2 ms o menos/200 mA o más (DC24V) ON→OFF: 0,2 ms o menos/200 mA o más (DC24V) | ||
| Número de interrupciones | 12 interrupciones de E/S externas/3 interrupciones de temporizador/6 interrupciones de contador de alta velocidad | ||
| Contador de alta velocidad | Monofásico: 200 KHz (3 canales) Fase AB: 100KHz (3 canales) | Monofásico: 200KHz (4 canales) Fase AB: 100KHz (4 canales) | Monofásico: 200 KHz (8 canales) Fase AB: 100KHz (4 canales) |
| Puerto Ethernet | 1 canal 100M; admite ModBUS_TCP; TCP/IP | ||
| RS485 | 2 vías; admite protocolo ModBUS_RTU; protocolo de puerto serie libre | ||
| expansión BD | No compatible | Soporte 1 | Soporte 1 |
| Expansión derecha | Soporte 7 | Soporte 7 | Soporte 7 |
| Fuente de alimentación | CC 24 V ±5% | ||
