Resumen de productos

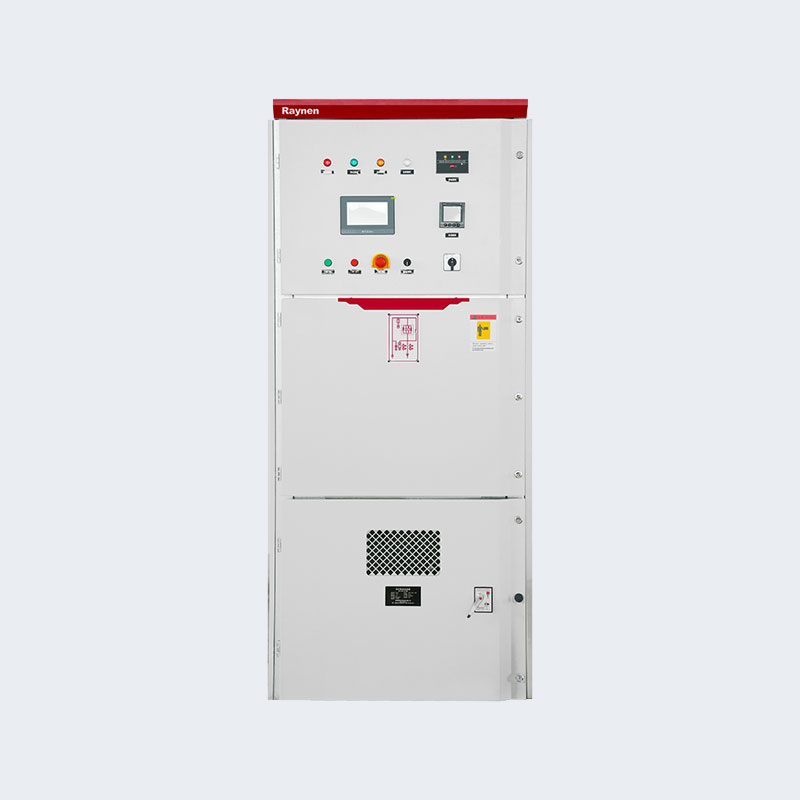

● Gabinete estándar de Kyn28, diseñado estrictamente de acuerdo con los estándares de protección
● Disparador de fibra óptica
● Modo de adquisición de PT, más estable que el modo electrónico
● Cumplir con especificaciones eléctricas internacionales de alto voltaje
● La parte de alto voltaje y la parte de bajo voltaje están completamente aisladas seguras y confiables
● Interfaz de lote escalable
Presupuesto
 |
Paramétrico |
|
|
Modeloo |
RSE1000-6-420 ~ RSE1000-6-4150 |
|
|
Voltaje nominal |
6kv |
|
|
Potencia nominal (kW) |
420/630/800/1250/1600/2500/3300/4150 |
|
|
Corriente nominal (a) |
50/75/96/150/200/300/400/500 |
|
|
Tamaño (W*H*D MM) |
1000*2300*1500 |
|
 |
Diseño modular para una fácil instalación y mantenimiento. La fuerza de aislamiento está más a fondo |
|
|
Fácil de instalar, depurar y usar: RVS es un sistema completo de control y protección de MotorStarting. Permite las pruebas eléctricas de todo el sistema utilizando bajo voltaje antes de funcionar a alto voltaje. |
|
|
El panel LCD de pantalla táctil de 7 pulgadas se utiliza para que la programación y el ajuste de los parámetros sean más convenientes. La falla y el monitoreo en tiempo real son más intuitivos y mejoran la eficiencia laboral |
|
|
Configuración de cifrado del programa |
Diagrama de principios de trabajo
Nomenclatura de modelos
Tabla de selección de arranque suave de voltaje de voltaje de voltaje de 6kV
|
Modelooo |
Voltaje de velocidad (KV) |
Potencia nominal (KW) |
Corriente nominal ( A ) |
Dimensiones (w*h*d) mm |
|
|
(-G) Tipo genenal |
(-E) Tipo de integración |
||||
|
RSE1000-420-6 |
6 |
420 |
50 |
1000*2300*1500 |
1000*2300*1500 |
|
RSE1000-630-6 |
6 |
630 |
75 |
1000*2300*1500 |
1000*2300*1500 |
|
RSE1000-800-6 |
6 |
800 |
96 |
1000*2300*1500 |
1000*2300*1500 |
|
RSE1000-1250-6 |
6 |
1250 |
150 |
1000*2300*1500 |
1000*2300*1500 |
|
RSE1000-1600-6 |
6 |
1600 |
200 |
1000*2300*1500 |
- |
|
RSE1000-2500-6 |
6 |
2500 |
300 |
1000*2300*1500 |
- |
|
RSE1000-3300-6 |
6 |
3300 |
400 |
1000*2300*1500 |
- |
|
RSE1000-4150-6 |
6 |
4150 |
500 |
1000*2300*1500 |
- |
|
RSE1000-5000-6 |
6 |
5000 |
600 |
Personalizable |
- |
Tabla de selección de arranque suave de voltaje de voltaje de voltaje de voltaje de 10 kV
|
Modelo |
Voltaje de velocidad (KV) |
Potencia nominal (KW) |
Corriente nominal ( A ) |
Dimensiones (w*h*d) mm |
|
|
(-G) Tipo general |
(-E) Tipo de integración |
||||
|
RSE1000-420-10 |
10 |
420 |
30 |
1000*2300*1500 |
1000*2300*1500 |
|
RSE1000-630-10 |
10 |
630 |
45 |
1000*2300*1500 |
1000*2300*1500 |
|
RSE1000-800-10 |
10 |
800 |
60 |
1000*2300*1500 |
1000*2300*1500 |
|
RSE1000-1250-10 |
10 |
1250 |
90 |
1000*2300*1500 |
1000*2300*1500 |
|
RSE1000-1600-10 |
10 |
1600 |
110 |
1000*2300*1500 |
1000*2300*1500 |
|
RSE1000-1800-10 |
10 |
1800 |
130 |
1000*2300*1500 |
1000*2300*1500 |
|
RSE1000-2250-10 |
10 |
2250 |
160 |
1000*2300*1500 |
- |
|
RSE1000-2500-10 |
10 |
2500 |
180 |
1000*2300*1500 |
- |
|
RSE1000-2800-10 |
10 |
2800 |
200 |
1000*2300*1500 |
- |
|
RSE1000-3500-10 |
10 |
3500 |
250 |
1000*2300*1500 |
- |
|
RSE1000-4000-10 |
10 |
4000 |
280 |
1000*2300*1500 |
- |
|
RSE1000-4500-10 |
10 |
4500 |
320 |
1000*2300*1500 |
- |
|
RSE1000-5500-10 |
10 |
5500 |
400 |
1000*2300*1500 |
- |
|
RSE1000-6500-10 |
10 |
6000 |
430 |
1000*2300*1500 |
- |
|
RSE1000-7000-10 |
10 |
7000 |
500 |
1000*2300*1500 |
- |
|
RSE1000-8500-10 |
10 |
8500 |
600 |
Personalizable |
- |
|
RSE1000-10000-10 |
10 |
10000 |
720 |
Personalizable |
- |
|
RSE1000-15000-10 |
10 |
15000 |
1080 |
Personalizable |
- |
Datos técnicos
|
Parámetros básicos |
|
|
Tipo de carga |
Motor asincrónico de jaula de ardilla de voltaje medio trifásico |
|
Frecuencia de trabajo |
50Hz/60Hz ± 2Hz |
|
secuencia de fase |
Permitido trabajar en cualquier secuencia de fase (se puede establecer por parámetros) |
|
Bypass Contactor |
Contactor con capacidad de inicio directo |
|
Potencia de control |
AC220V ± 15% |
|
Protección contra sobretensión |
Absorción DV/DT |
|
Frecuencia inicial |
Temperatura ambiente: -20 ℃ ~ 50 ℃ |
|
Condición ambiental |
1-6 veces por hora |
|
Humedad relativa: 5% - 95% no condensación |
|
|
La altitud será inferior a 1500 m |
|
|
HMI |
|
|
Idioma |
Inglés / chino / ruso |
|
Visualización de instrumentos |
|
|
Voltímetro |
Mostrar voltaje de la fuente de alimentación principal trifásica |
|
Amperímetro |
Muestra la corriente del circuito principal trifásico |
|
Función de protección |
|
|
Protección de fallas de fase |
Durante el inicio u operación, desconecte cualquier fase de la fuente de alimentación principal |
|
Protección contra sobrecorriente |
Conjunto de protección actual: 100 ~ 500% |
|
Protección de desequilibrio de la corriente de fase |
20 ~ 100% |
|
Protección contra sobrecarga |
Nivel de protección de sobrecarga: 10a, 20a, 30a |
|
Protección contra la subtensión |
Rango: 50 ~ 100% |
|
|
Tiempo de acción: 0 ~ 10s |
|
Tiempo de espera inicial |
Límite de tiempo de inicio: 10 ~ 120s |
|
Protección contra sobretensión |
Cuando el voltaje principal de la fuente de alimentación es superior al 120% del valor nominal |
|
Protección subida |
Cuando el voltaje principal de la fuente de alimentación es inferior al 70% del valor nominal |
|
Protección contra la base |
Cuando la corriente de conexión a tierra es mayor que el valor establecido |
|
Comunicación |
|
|
Protocolo/interfaz |
Modbus RTU |
|
Conexiones de red |
Cada RVS puede comunicarse con 32 RVSS en línea |
|
Función |
Observe el estado de la operación y la programación |
|
Registro de datos |
|
|
Récord de falla |
Registre la información de falla de las últimas 1000 veces |
