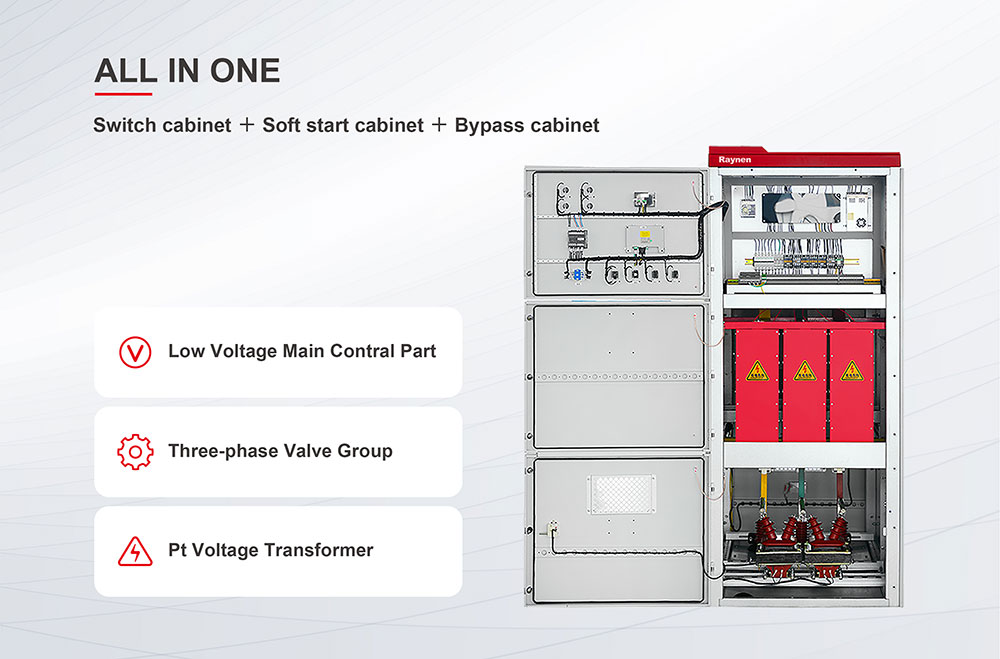

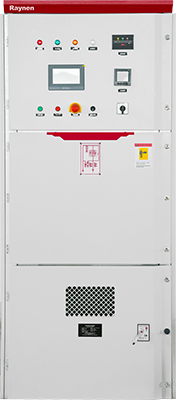

Resumen del producto
● Gabinete kyn28 estándar, diseñado estrictamente de acuerdo con los estándares de protección
● Gatillo de fibra óptica
● Modo de adquisición PT, más estable que el modo electrónico
● Cumplir con las especificaciones eléctricas internacionales de alto voltaje.
● La parte de alto voltaje y la parte de bajo voltaje están completamente aisladas, son seguras y confiables.
● Interfaz de lote escalable
Especificaciones
 | paramétrico | |
| modelo | RSE1000-6-5000 | |
| Tensión nominal | 6kV | |
| P nominal (kW) | 5000 | |
| Corriente nominal (A) | 600 | |
| Tamaño (Ancho*Alto*Profundidad mm) | Personalizable | |
 | Diseño modular para fácil instalación y mantenimiento. La resistencia del aislamiento se mejora aún más. |
| | Fácil de instalar, depurar y utilizar: RVS es un completo sistema de control y protección del arranque del motor. Permite realizar pruebas eléctricas de todo el sistema usando bajo voltaje antes de ejecutarlo en alto voltaje. |
| | El panel LCD con pantalla táctil de 7 pulgadas se utiliza para hacer que la programación y el ajuste de parámetros sean más convenientes. El monitoreo de fallas y en tiempo real es más intuitivo y mejora la eficiencia del trabajo. |
| | configuración de cifrado del programa |

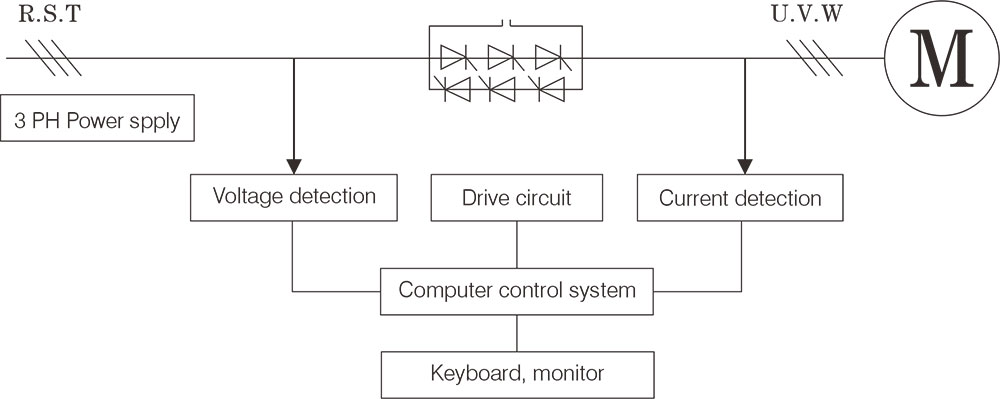

Diagrama de principio de funcionamiento

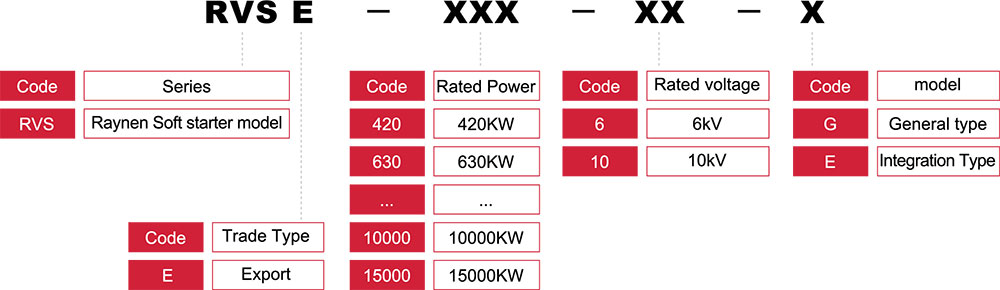

Nomenclatura del modelo
Tabla de selección de arrancadores suaves de media tensión con tensión nominal de 6 kV
| modelo | Tensión nominal (kV ) | potencia nominal ( kilovatios ) | Corriente nominal ( Un ) | Dimensiones (An*Al*Pr) mm | |
| (-G) Tipo general | (-E) Tipo de integración | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Personalizable | - |
Tabla de selección de arrancadores suaves de media tensión con tensión nominal de 10 kV
| modelo | Tensión nominal (kV ) | potencia nominal ( kilovatios ) | Corriente nominal ( Un ) | Dimensiones (An*Al*Pr) mm | |
| (-G) Tipo general | (-E) Tipo de integración | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Personalizable | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Personalizable | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Personalizable | - |
Datos técnicos
| Parámetros básicos | |
| Tipo de carga | Motor asíncrono trifásico de jaula de ardilla de media tensión, motor síncrono |
| Frecuencia de trabajo | 50 Hz/60 Hz ±2 Hz. |
| secuencia de fases | Permitido trabajar en cualquier secuencia de fases (se puede configurar mediante parámetros) |
| Contactor de derivación | Contactor con capacidad de arranque directo |
| controlar el poder | CA220V±15% |
| Protección contra sobretensión | Absorción DV/DT |
| Frecuencia de inicio | temperatura ambiente: -20 ℃ ~ 50 ℃ |
| Condición ambiental | 1-6 veces por hora |
| Humedad relativa: 5% - 95% sin condensación | |
| La altitud será inferior a 1500 m. | |
| HMI | |
| Idioma | Inglés / Chino / Ruso |
| Pantalla de instrumentos | |
| Voltímetro | Visualización de la tensión de alimentación principal trifásica. |
| amperímetro | Muestra la corriente del circuito principal trifásico. |
| Función de protección | |
| Protección contra fallo de fase | Durante el arranque u operación, desconecte cualquier fase de la fuente de alimentación principal. |
| Protección contra sobrecorriente | conjunto de protección contra sobrecorriente: 100~500% |
| Protección contra desequilibrio de corriente de fase | 20~100% |
| Protección contra sobrecarga | Protección contra sobrecarga level:10A,20A,30A |
| Protección contra subtensión | Rango: 50~100% |
| | Tiempo de acción: 0~10S |
| Tiempo de espera inicial | Límite de tiempo de inicio: 10 ~ 120 s |
| Protección contra sobretensión | Cuando la tensión de alimentación principal es superior al 120% del valor nominal |
| Protección contra subcarga | Cuando el voltaje de la fuente de alimentación principal es inferior al 70% del valor nominal |
| Protección de puesta a tierra | Cuando la corriente de conexión a tierra es mayor que el valor establecido |
| comunicación | |
| Protocolo/interfaz | Modbus RTU |
| Conexiones de red | Cada RVS puede comunicarse con 32 RVS en línea |
| Función | Observar el estado de operación y la programación. |
| Registro de datos | |
| Registro de fallas | Registre la información de fallas de las últimas 1000 veces |
