Resumen de productos

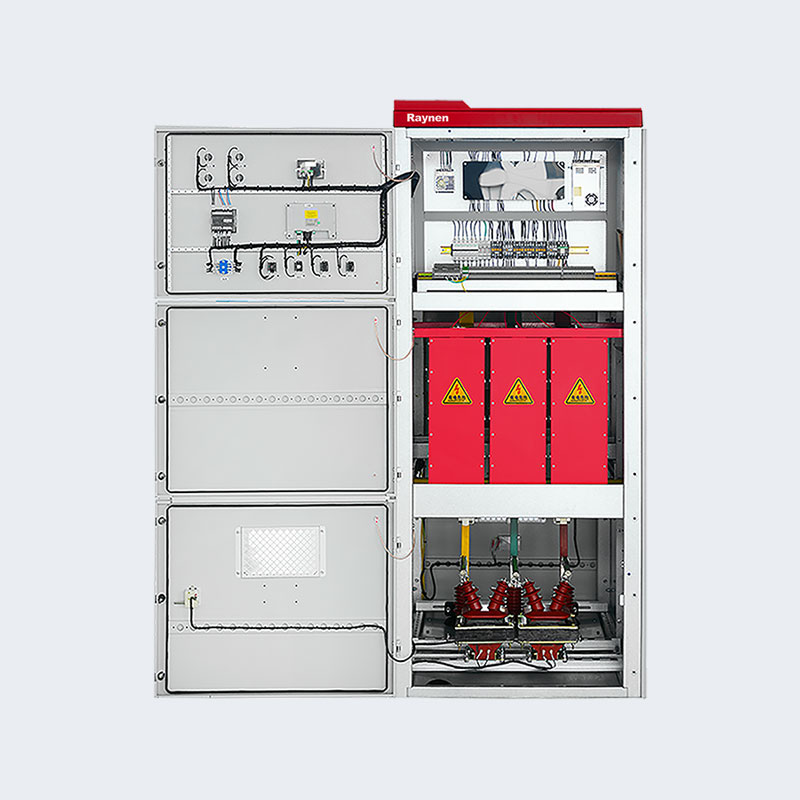

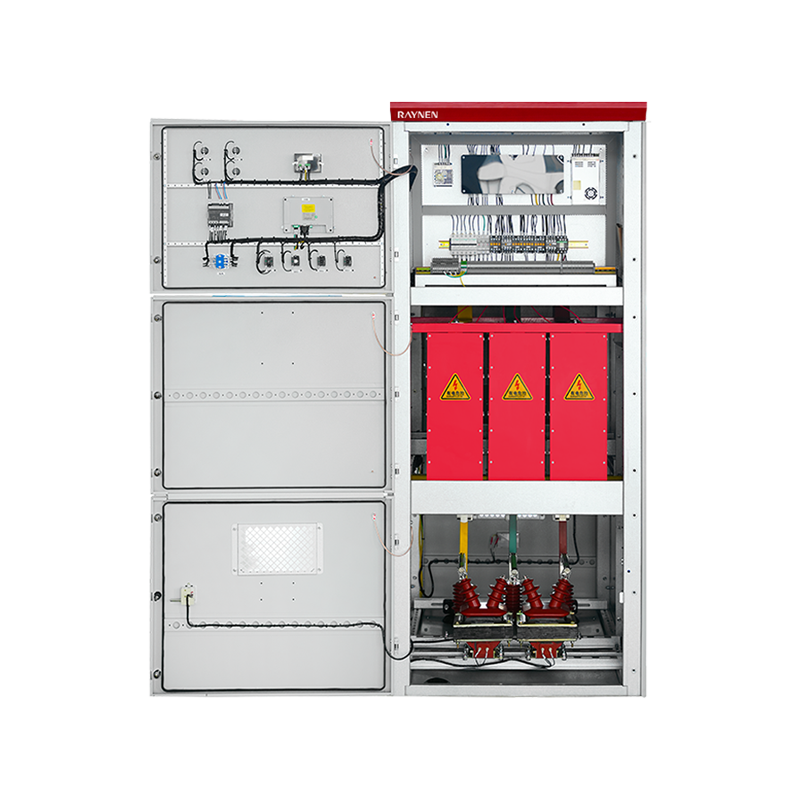

● Gabinete estándar de Kyn28, diseñado estrictamente de acuerdo con los estándares de protección
● Disparador de fibra óptica
● Modo de adquisición de PT, más estable que el modo electrónico
● Cumplir con especificaciones eléctricas internacionales de alto voltaje
● La parte de alto voltaje y la parte de bajo voltaje están completamente aisladas seguras y confiables
● Interfaz de lote escalable
Presupuesto
 | Paramétrico | |
| Modeloo | RSE1000-10-420 ~ RSE1000-10-7000 | |
| Voltaje nominal | 10 kV | |
| P clasificado (KW) | 420/630/800/1250/1600/1800/2250/2500/2800/3500/4000/4500/5500/6000/7000 | |
| Corriente nominal (a) | 30/45/60/90/110/130/160/180/200/250/280/320/400/430/500 | |
| Tamaño (W*H*D MM) | 1000*2300*1500 | |

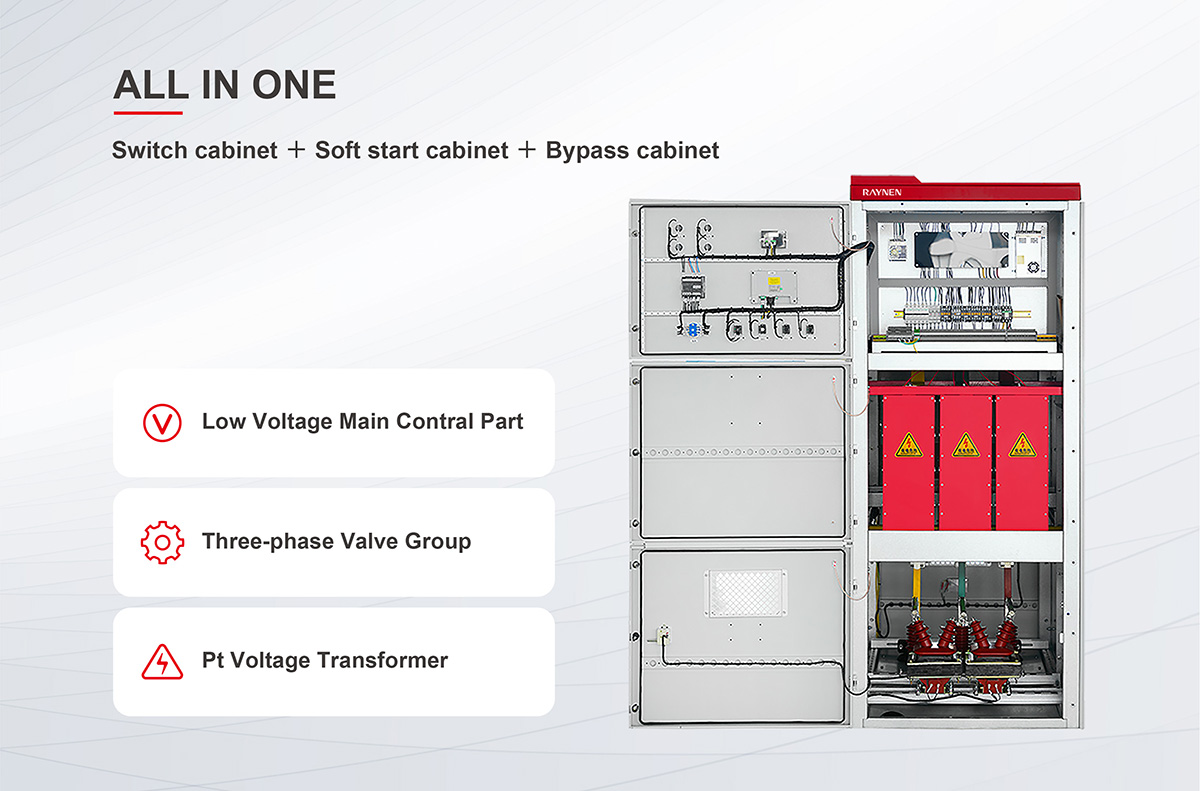

 | Diseño modular para una fácil instalación y mantenimiento. La fuerza de aislamiento está más a fondo |
| | Fácil de instalar, depurar y usar: RVS es un sistema completo de control y protección de MotorStarting. Permite las pruebas eléctricas de todo el sistema utilizando bajo voltaje antes de funcionar a alto voltaje. |

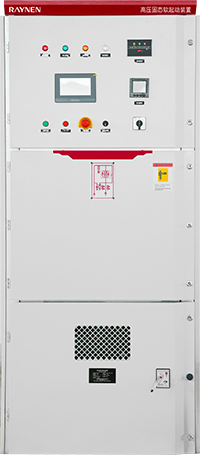

| | El panel LCD de pantalla táctil de 7 pulgadas se utiliza para que la programación y el ajuste de los parámetros sean más convenientes. La falla y el monitoreo en tiempo real son más intuitivos y mejoran la eficiencia laboral |
| | Configuración de cifrado del programa |
Diagrama de principios de trabajo
Nomenclatura de modelos
Tabla de selección de arranque suave de voltaje de voltaje de voltaje de 6kV
| Modelooo | Voltaje de velocidad (KV) | Potencia nominal (KW) | Corriente nominal ( A ) | Dimensiones (w*h*d) mm | |
| (-G) Tipo genenal | (-E) Tipo de integración | ||||
| RSE1000-420-6 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-630-6 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-800-6 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-1250-6 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-1600-6 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-2500-6 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-3300-6 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-4150-6 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-5000-6 | 6 | 5000 | 600 | Personalizable | - |
Tabla de selección de arranque suave de voltaje de voltaje de voltaje de voltaje de 10 kV
| Modelo | Voltaje de velocidad (KV) | Potencia nominal (KW) | Corriente nominal ( A ) | Dimensiones (w*h*d) mm | |
| (-G) Tipo general | (-E) Tipo de integración | ||||
| RSE1000-420-10 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-630-10 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-800-10 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-1250-10 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-1600-10 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-1800-10 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-2250-10 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-2500-10 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-2800-10 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-3500-10 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-4000-10 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-4500-10 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-5500-10 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-6500-10 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-7000-10 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-8500-10 | 10 | 8500 | 600 | Personalizable | - |
| RSE1000-10000-10 | 10 | 10000 | 720 | Personalizable | - |
| RSE1000-15000-10 | 10 | 15000 | 1080 | Personalizable | - |
Datos técnicos
| Parámetros básicos | |
| Tipo de carga | Motor asincrónico de jaula de ardilla de voltaje medio trifásico |
| Frecuencia de trabajo | 50Hz/60Hz ± 2Hz |
| secuencia de fase | Permitido trabajar en cualquier secuencia de fase (se puede establecer por parámetros) |
| Bypass Contactor | Contactor con capacidad de inicio directo |
| Potencia de control | AC220V ± 15% |
| Protección contra sobretensión | Absorción DV/DT |
| Frecuencia inicial | Temperatura ambiente: -20 ℃ ~ 50 ℃ |
| Condición ambiental | 1-6 veces por hora |
| Humedad relativa: 5% - 95% no condensación | |
| La altitud será inferior a 1500 m | |
| HMI | |
| Idioma | Inglés / chino / ruso |
| Visualización de instrumentos | |
| Voltímetro | Mostrar voltaje de la fuente de alimentación principal trifásica |
| Amperímetro | Muestra la corriente del circuito principal trifásico |
| Función de protección | |
| Protección de fallas de fase | Durante el inicio u operación, desconecte cualquier fase de la fuente de alimentación principal |
| Protección contra sobrecorriente | Conjunto de protección actual: 100 ~ 500% |
| Protección de desequilibrio de la corriente de fase | 20 ~ 100% |
| Protección contra sobrecarga | Nivel de protección de sobrecarga: 10a, 20a, 30a |
| Protección contra la subtensión | Rango: 50 ~ 100% |
| | Tiempo de acción: 0 ~ 10s |
| Tiempo de espera inicial | Límite de tiempo de inicio: 10 ~ 120s |
| Protección contra sobretensión | Cuando el voltaje principal de la fuente de alimentación es superior al 120% del valor nominal |
| Protección subida | Cuando el voltaje principal de la fuente de alimentación es inferior al 70% del valor nominal |
| Protección contra la base | Cuando la corriente de conexión a tierra es mayor que el valor establecido |
| Comunicación | |
| Protocolo/interfaz | Modbus RTU |
| Conexiones de red | Cada RVS puede comunicarse con 32 RVSS en línea |
| Función | Observe el estado de la operación y la programación |
| Registro de datos | |
| Récord de falla | Registre la información de falla de las últimas 1000 veces |
