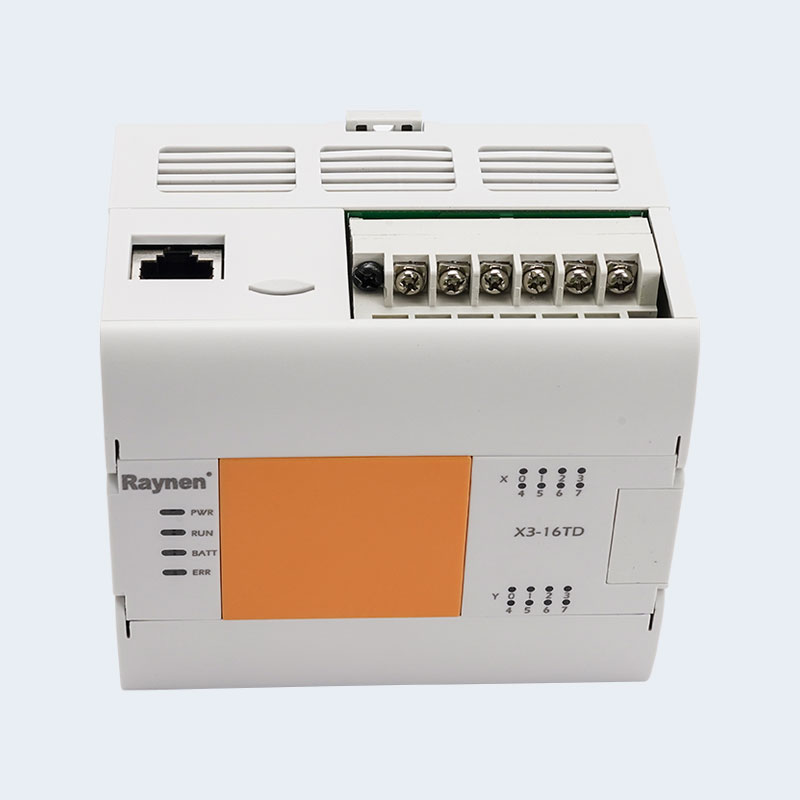

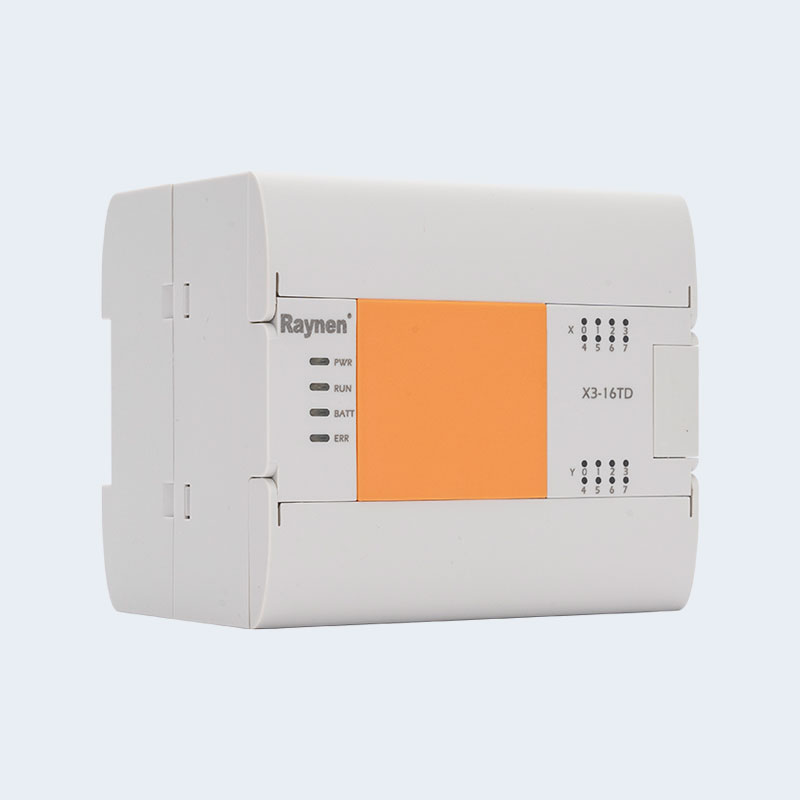

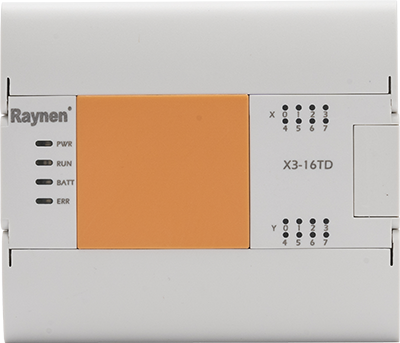

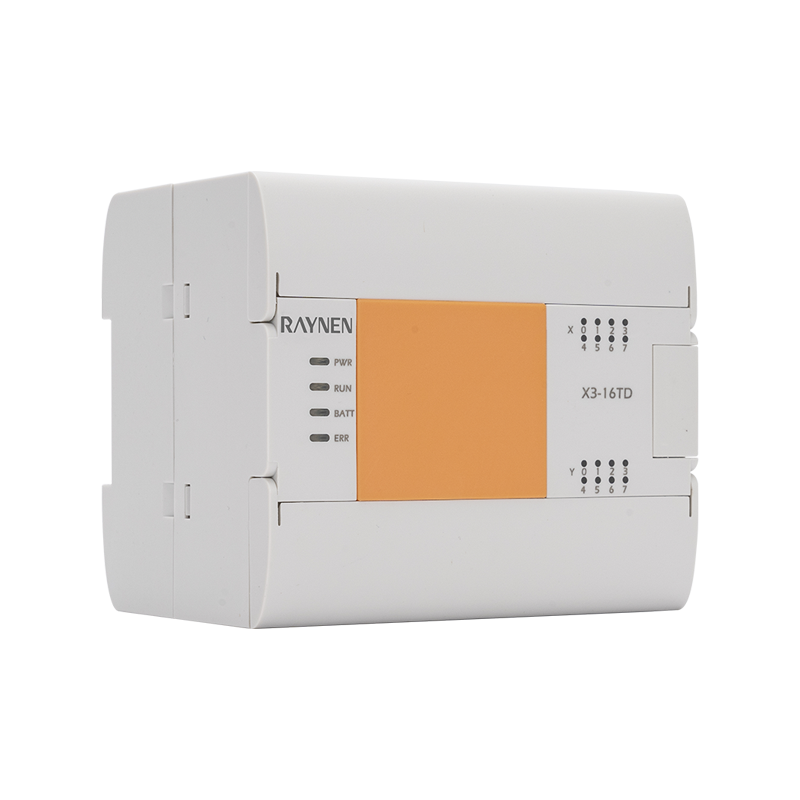

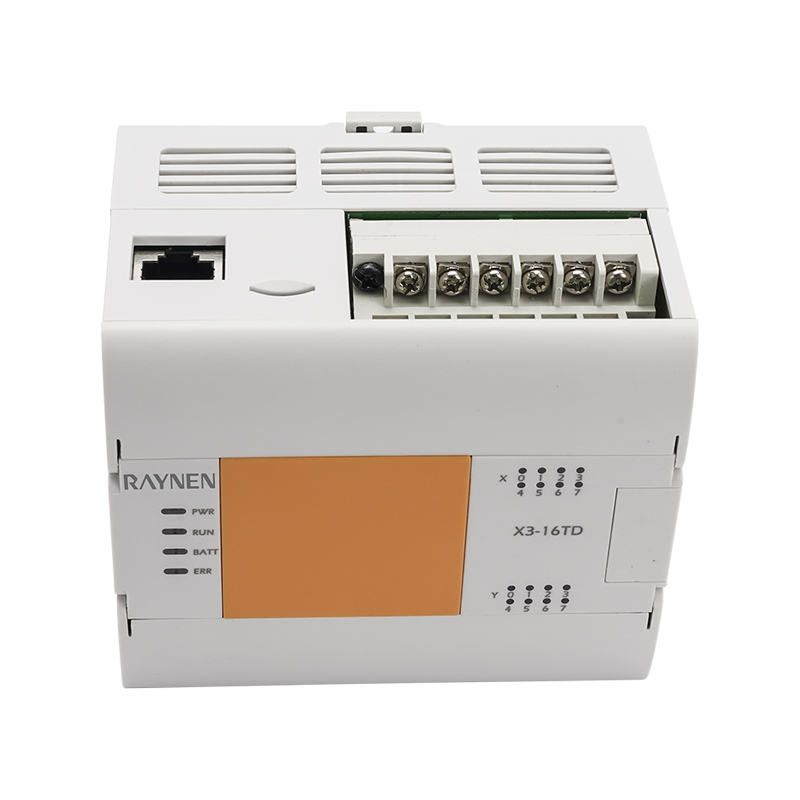

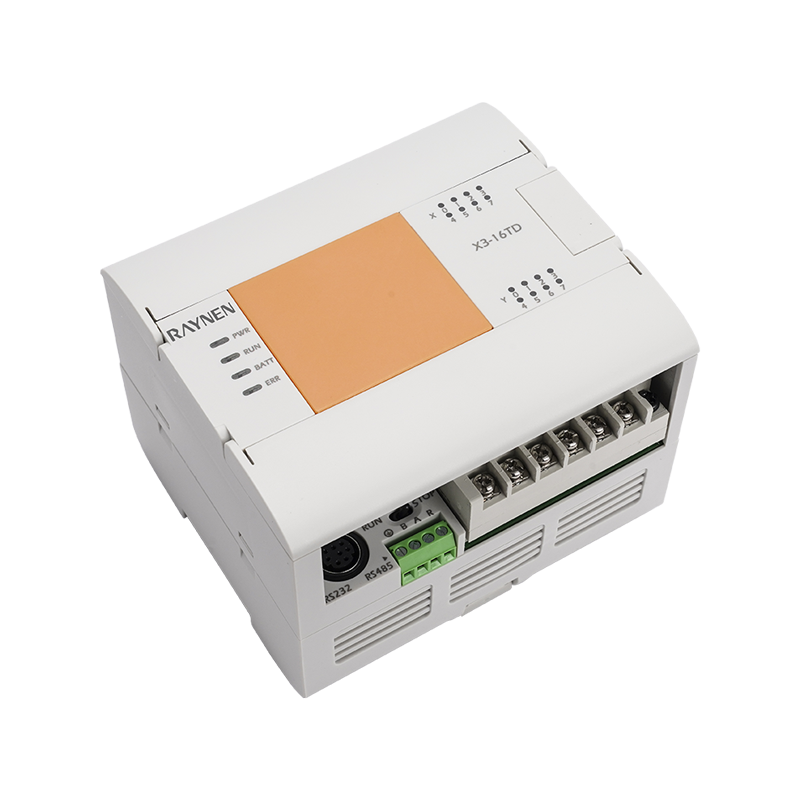

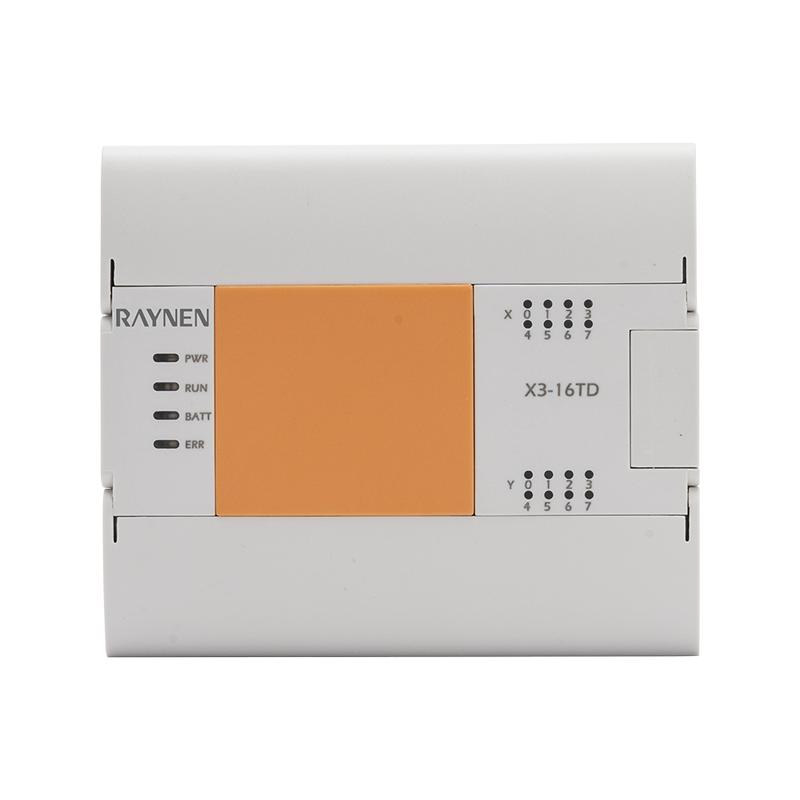

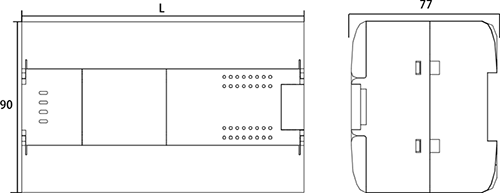

X3 controlador lógico programable mejorado

• con salida de pulso de alta velocidad del eje 2-6, conteo de alta velocidad, interpolación lineal e interpolación de arco y otras funciones de control de movimiento;

• Reloj en tiempo real, datos de energía guardados permanentemente;

• Se pueden ampliar los módulos Max 7.

Interfaz

Entrada/salida

Tarjeta de expansión

Tablero de bd

Puerto de red integrado RS232/485

Contador de alta velocidad de 3-8 canales

2-6 pulso de alta velocidad del eje del eje

Módulos MAX 7 expandidos

Soporte 1 tablero BD

Artículo

Especificaciones de potencia

X3e-16td

X3e-24td

X3E-32TD

X3E-40TD

X3E-60TD

Consumo de energía

10W

12W

12W

13W

14W

Voltaje de potencia

Dc24v

Riñonaliñonaliñonaliñonaliñonaliñonalango de voltaje

DC 20,4 ~ 28,8V

Permitir tiempo de apagado de energía instantáneo

Para cortes de energía transitorios por debajo de 5 ms, la operación continuará

Fusible

60V 2A

Corriente de impulso

12A, 0,5ms o menos/28,8V CC

DC24V Potencia dada

300 mA abajo

Potencia incorporada de DC5V

800 mA abajo

Artículo

Especificaciones de potencia

X3e-16td

X3e-24td

X3E-32TD

X3E-40TD

X3E-60TD

Número de entrada

8

14

16

24

36

Número de alta velocidad

Fase única de 200kHz [3 PCS] Fase AB 100kHz [3 PC]

Una sola fase 200kHz [4 PCS],

Fase AB 100kHz [4 PCS]

Fase única de 200kHz [8 PC]

Fase AB 100kHz [4 PCS]

Tipo de entrada

Tipo de sumidero/tipo de fuente

Voltaje de señal de entrada

Tipo de fuente de DC: DC20,4V ~ 28,8V

Impedancia de entrada

X0-x5

3,3k

X6-x7

5,6k

3,3k

X10 arriba

-

5,6k

En la corriente de inductancia de entrada

X0-x5

5 mA arriba

X6-x7

4mA

5 mA arriba

X10 arriba

-

4mA arriba

Actualidad de inductancia de entrada

1 mA arriba

Tiempo de respuesta de entrada

＜ 4,5ms

Formulario de señal de entrada

Sin entrada de contacto de voltaje

Entrada del sumidero: transistor de colector abierto NPN

Entrada de origen: Transistor PNP Open-Colector

Aislamiento de bucle de entrada

Aislamiento de optoacoplero

Visualización de acciones de entrada

El LED en el panel se ilumina cuando se conduce el optoacopler

Artículo

Especificaciones de potencia

X3e-16td

X3e-24td

X3E-32TD

X3E-40TD

X3E-60TD

Número de salida

8

10

16

16

24

Frecuencia de pulso (Max)

Un solo extremo

eje 200k

4 eje de extremo de 200K

Un solo extremo 6

eje 200k

Tipo de salida

Salida de transistor/drenaje

Fuente de alimentación externa

DC5 ~ 30V

Carga máxima

Carga resistiva

0,5a/camino

Carga inductiva

12W/DC24V

Carga de lámparas

5W/DC24V

Carga media

5MA (DC5 ~ 24V)

Tiempo de respuesta

Apagado → en

Alta velocidad: 5 μs por debajo/10 mA arriba (DC5 ~ 24V)

Común: 0,2 ms debajo/200MaABOVE (DC24V)

Encendido → apagado

Alta velocidad: 5 μs por debajo/10 mA arriba (DC5 ~ 24V)

Común: 0,2 ms debajo/200MaABOVE (DC24V)

Aislamiento de bucle

Aislamiento de optoacoplero

Mostrar acciones de salida

El LED en el panel se ilumina cuando se conduce el optoacopler

Artículo

Actuación

Relé de entrada x

256 puntos

X0 ~ x377

Relé de salida Y

256 puntos

Y0 ~ y377

Relé auxiliar M

7680 punto

M0 ~ arranque (configure la energía sin área sin resistencia)

Arranque inicial ~ extremo del pestillo (establecer el área de retención de alimentación, max M1023)

Latch End ~ M7679 (área de retención de potencia fija)

Relé auxiliar especial SM

512 punto

SM8000 ~ SM8511

Relé de estado s

4096 punto

S0 ~ S4095

temporizador t

200 puntos

T0 ~ T199 (base de tiempo de 100 ms)

T192 ~ T199 (especialización de subrutina)

46 puntos

T200 ~ T245 (base de tiempo de 10 ms)

4 puntos

T246 ~ T249 (tipo acumulativo de 1 ms)

6 puntos

T250 ~ T255 (Tipo acumulativo de 100 ms)

256 puntos

T256 ~ T511 (base de tiempo de 1 ms)

Mostrador 16 bits

200 puntos

C0 ~ C199

Contador 32 bits

56 puntos

C200 ~ C234

Mostrador de alta velocidad

-

C235 ~ C255

Registro de datos D

8000 puntos

D0 ~ D7999

Registro de datos especial SD

512 punto

SD8000 ~ SD8511

Registro índice

16 puntos

V0 ~ v7, z0 ~ z7

Registro de expansión

32768 punto

R0 ~ R32767

Puntero

4096 punto

P0 ~ P4095

Interrumpido

6 puntos

I00* ~ i50* Interrupción de entrada

3 puntos

I6 ** ~ i8 ** Interrupción de tiempo

6 puntos

I010 ~ I060 Interrupción de contador de alta velocidad

Control maestro con anidación

8 puntos

N0 ~ n7

constante k

-

Rango de 16 bits: -32768 ~ 32767, rango de 32 bits: -2147483648 ~ 2147483647

constante H

-

Rango de 16 bits: 0 ~ ffff, rango de 32 bits: 0 ~ ffffffff

Número real (e)

-

-3,40 × 10-38 ~ -1,17 × 10-38, 1,17x10-38 ~ 3,40 × 1038

Cadena de caracteres

-

La longitud máxima de un personaje de media esquina enmarcado por "" es 32 caracteres

Distribución de entradas

Contador único de una sola fase

Contador de fase AB

Contador de fase AB

C235

C236

C237

C238

C239

C240

C241

C242

C243

C244

C245

C246

C247

C248

C249

C250

C251

C252

C253

C254

C255

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

U

A

X5

U/D

U/D

D

D

B

X6

U/D

R

R

A

X7

U/D

S

S

B
