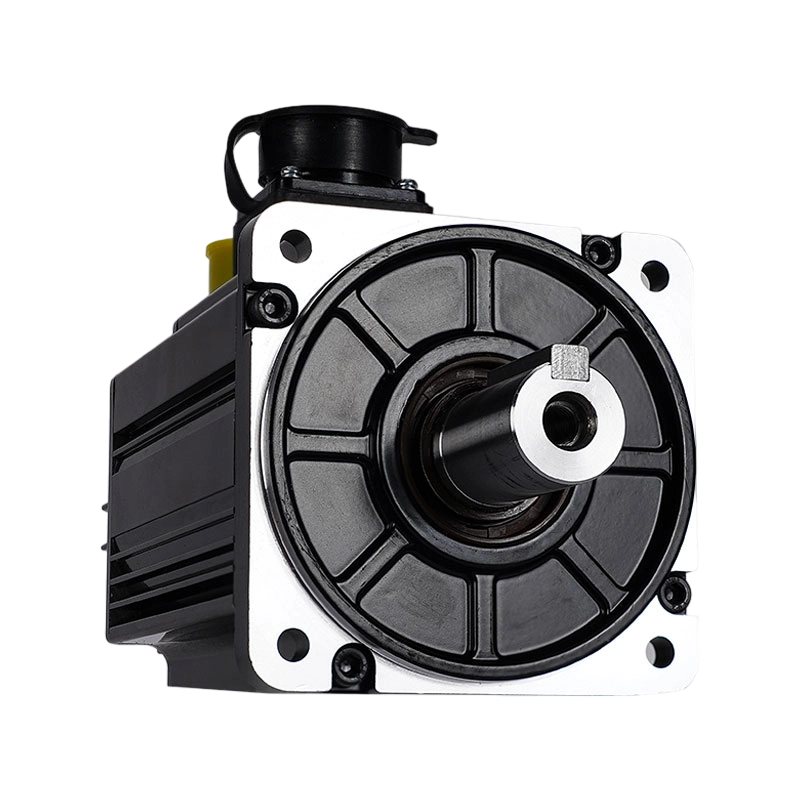

Resumen de productos
Ventaja
• Acelerar
Torque máximo 4 veces/ velocidad máxima de 7000 rpm/ codificador óptico de alta precisión de 23 bits/ 30% de aumento de temperatura más bajo
• Aumento de la seguridad
Diseño integrado de la carcasa/ nivel de protección IP67
• Fácil de usar
20% de longitud de fuselaje más corta

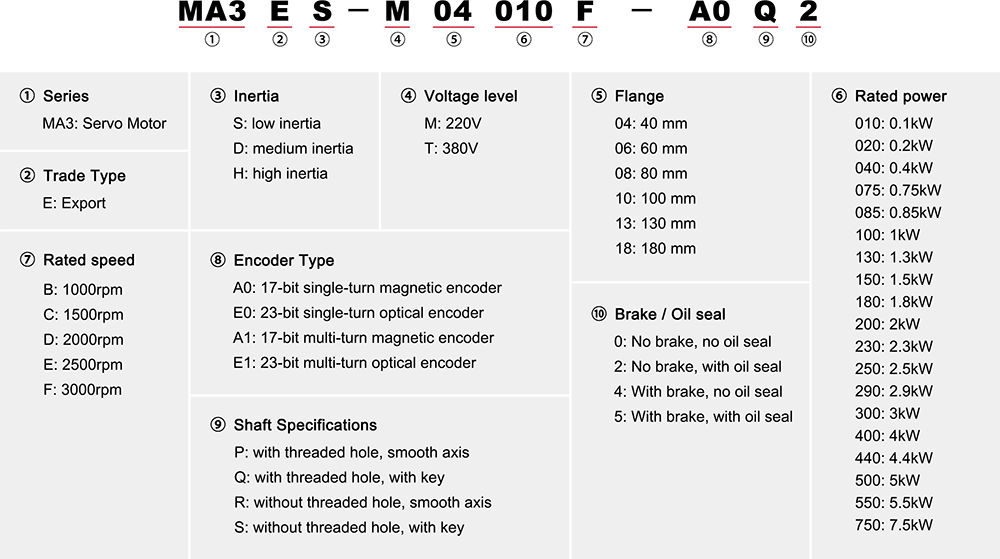

Nomenclatura de modelos
Parámetro
| Servo Motors de la serie MA3 - 60 Brida* | |
| Artículo | Parámetros del motor |
| Modeloo de motor | Ma3ed-m06040f- □ " |
| Nivel de inercia | Medio |
| Voltaje (v) | 220 |
| Brida (mm) | 60 |
| Tipo de cableado | Tipo terminal |
| P clasificado (KW) | 0,4 |
| Torque nominal (n · m) | 1,27 |
| Torque máximo instantáneo (N · m) | 5.08 |
| Corriente nominal (brazos) | 2,5 |
| Corriente máxima instantánea (brazos) | 10,1 |
| Velocidad nominal (RPM) | 3000 |
| Velocidad máxima (RPM) | 7000 |
| Momento de inercia (kg · cm2) | 0,54 (0,55) |

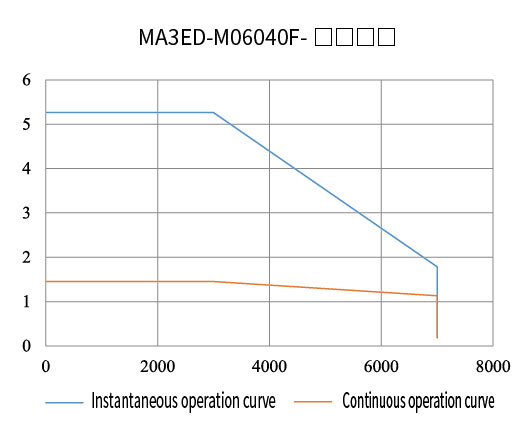

| Curva t-n (Eje y: torque n · m) (Eje X: RPM de velocidad) | |

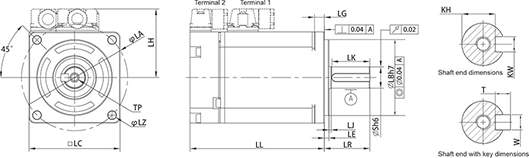

| LL | 88,5 (118) |
| LR | 30 |
| LA | 70 |
| Lz | 4-φ5,5 |
| LH | 45,3 |
| LC | 60 |
| LE | 3 |
| S | 14 |
| Lb | 50 |
| TP | M5 × 10 |
| Lk | 25 |
| Kh | 11 |
| KW | 5 |
| W | 5 |
| T | 5 |
| Lg | 6,5 |
| Lj | 1,5 |
| Sin freno | |

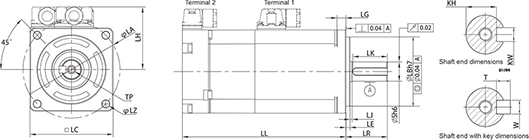

| Con freno | |
*Para obtener detalles sobre otros parámetros del modelo, consulte el manual de selección o consulte el servicio al cliente.
