Resumen de productos
Ventaja
• 7,5kw
Potencia máxima
• Motor de 5 polos
Inicio suave, coeficiente de torque más alto
• 6000 rpm
Operación de alta velocidad y estable
• 23 bits
Codificador óptico absoluto de alta precisión, más preciso

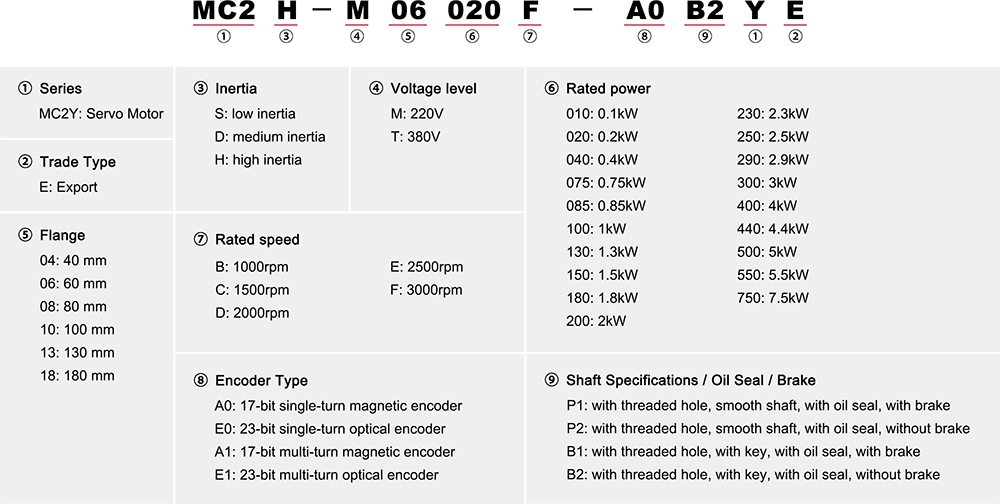

Nomenclatura de modelos
Parámetro
|

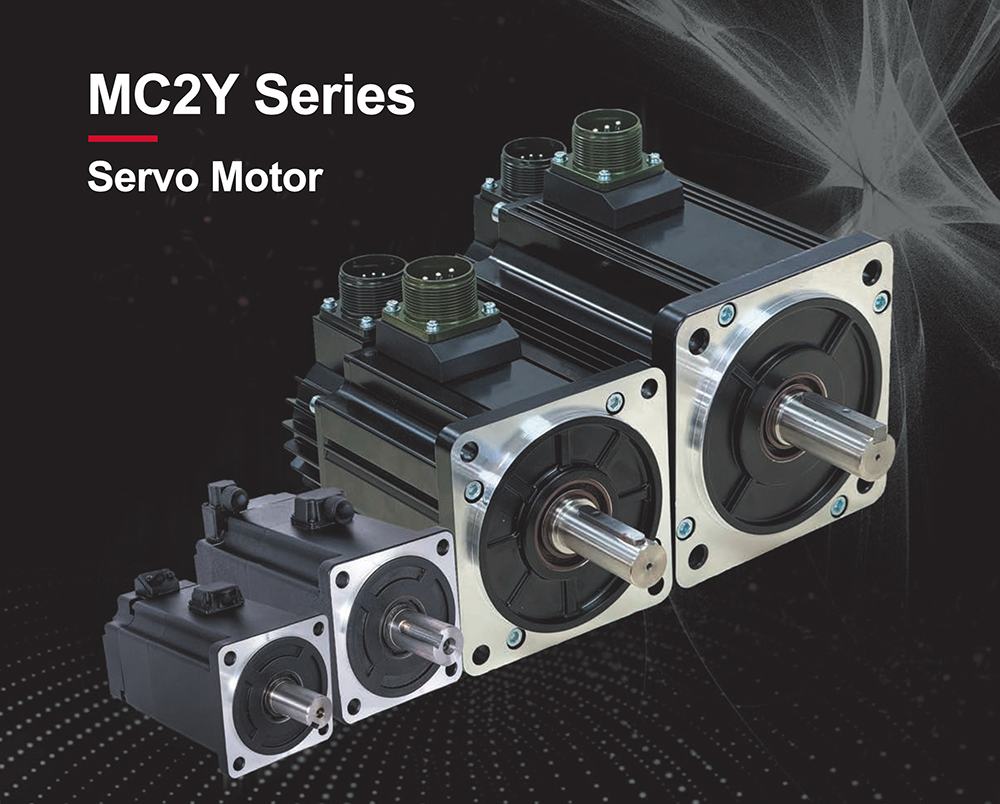

Servo Motors de la serie MC2Y - 180 Brida* |
|
|
Artículo |
Parámetros del motor |
|
Modeloo de motor |
MC2D-T18750- □ " |
|
Nivel de inercia |
Medio |
|
Voltaje (v) |
380 |
|
Brida (mm) |
180 |
|
Tipo de cableado |
Tipo de enchufe de aviación |
|
P clasificado (KW) |
7,5 |
|
Torque nominal (n · m) |
47,75 |
|
Torque máximo instantáneo (N · m) |
119,37 |
|
Corriente nominal (brazos) |
17,7 |
|
Corriente máxima instantánea (brazos) |
47,7 |
|
Velocidad nominal (RPM) |
1500 |
|
Velocidad máxima (RPM) |
2000 |
|
Momento de inercia (kg · cm2) |
119,6 (124,6) |
|
Curva t-n (Eje y: torque n · m) (Eje X: RPM de velocidad) |
|
|
LL |
256 (306) |
|
LR |
113 |
|
LA |
200 |
|
Lz |
4-φ13,5 |
|
LH |
129 |
|
LC |
180 |
|
LE |
3,2 |
|
S |
42 |
|
Lb |
114,3 |
|
TP |
M16 × 32 |
|
Lk |
96 |
|
Kh |
37 |
|
KW |
12 |
|
W |
12 |
|
T |
8 |
|
Lg |
17,4 |
|
Sin freno |
|
|
Con freno |
|
*Para obtener detalles sobre otros parámetros del modelo, consulte el manual de selección o consulte el servicio al cliente.
