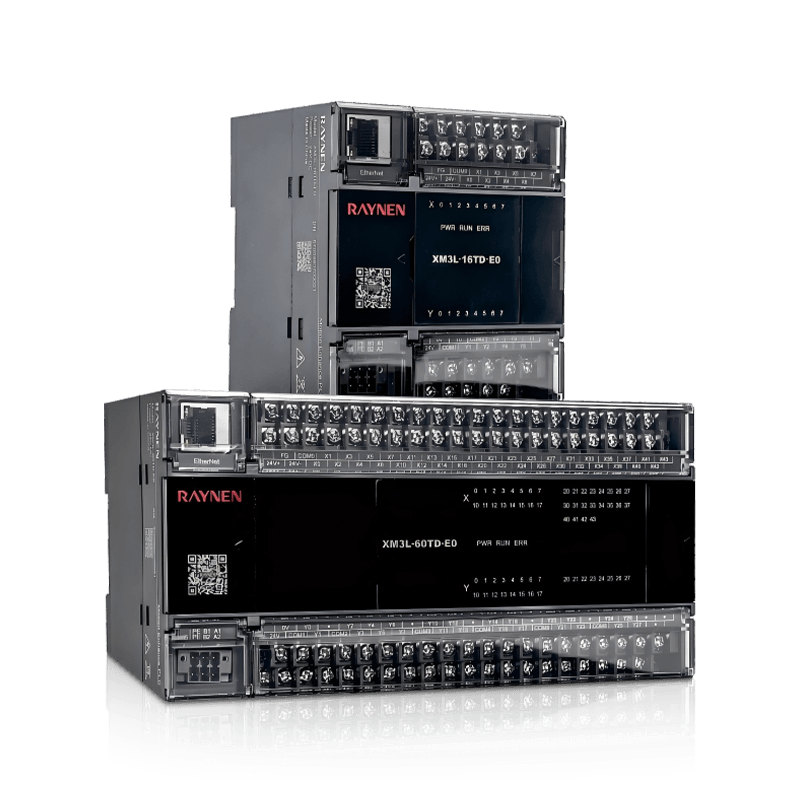

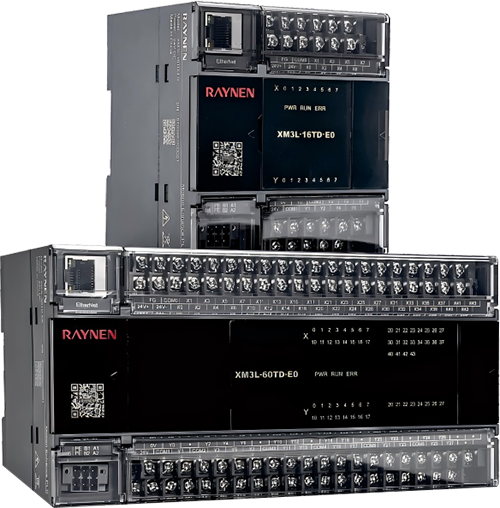

Resumen del producto
 | • Los terminales de E/S cuentan con un diseño de clavija elevada, lo que optimiza el área de contacto de disipación de calor y la ruta del flujo de aire, mejorando significativamente el rendimiento de la disipación de calor y garantizando un funcionamiento estable a largo plazo de los terminales. |
| • El diseño de compatibilidad electromagnética se ha optimizado completamente, lo que resulta en una mejora significativa en el rendimiento general de EMC del PLC. |

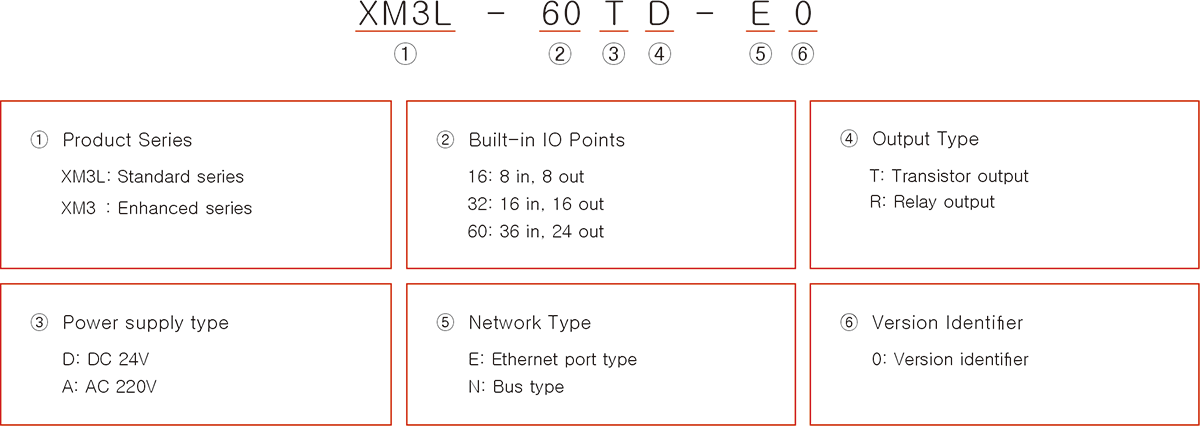

Nomenclatura del modelo

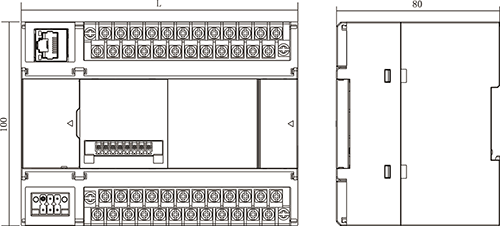

Tamaño del producto (unidad: mm)
| | Modelo de PlC | L |
| XM3L-16TD-E0 | 90 | |
| XM3L-32TD-E0 | 135.5 | |
| XM3L-60TD-E0 | 196 |
Especificaciones técnicas
| Especificaciones | XM3L-16TD-E0 | XM3L-32TD-E0 | XM3L-60TD-E0 |
| Número de ejes controlados | 2 ejes (200KHz) | 2 ejes (200KHz) | 2 ejes (200KHz) |
| Planificación de velocidad | Planificación de velocidad tipo T | ||
| Funciones de control | Movimiento puntual, movimiento de regreso a cero, conteo de alta velocidad | ||
| lenguaje de programación | Diagrama de escalera (LD), lista de instrucciones (IL), SFC | ||
| Entrada digital | 8 (NPN/PNP) | 16 (NPN/PNP | 36 (NPN/PNP) |
| Impedancia de entrada | X0-X2: 2,4K; X3 y superior: 5,6K | ||
| Corriente de detección de entrada ON | X0-X2: 5 mA o más; X3 y superior: 2,4 mA o más | ||
| Corriente de detección de entrada APAGADA | 1 mA o menos | ||
| Tiempo de respuesta de entrada | No más de 4,5 ms | ||
| Salida digital | 8 (NPN | 16 (NPN) | 36 (NPN |
| Carga máxima resistiva | 0,5 A/punto único; 0,8A/4 puntos | ||
| Carga máxima inductiva | 12W/CC24V | ||
| Carga máxima de la lámpara | Alta velocidad: 2W/DC24V, Normal: 5W/DC24V | ||
| Carga mínima | 5mA (CC5~24V) | ||
| Corriente de fuga en circuito abierto | 0,1 mA o menos/CC 30 V | ||
| Sobre la resistencia | Punto de alta velocidad: 0,3 Ω típico (0,6 Ω máximo) | ||
| Número de interrupciones | 12 interrupciones de E/S externas/3 interrupciones de temporizador/6 interrupciones de contador de alta velocidad | ||
| Número de ejes controlados | 0,5 A/punto único; 0,8A/4 puntos | ||
| Contador de alta velocidad | Monofásico: 200KHz (2 canales) Fase AB: 200 KHz (2 canales) | Monofásico: 200KHz (4 canales) Fase AB: 100KHz (4 canales) | Monofásico: 200 KHz (8 canales) Fase AB: 100KHz (4 canales) |
| Puerto Ethernet | 1 canal de 100M; Soporta ModBUS TCP/IP | ||
| RS485 | 2 canales; admite protocolo ModBUS RTU; protocolo de puerto serie libre | ||
| expansión BD | No compatible | Soporte 1 | Soporte 1 |
| Expansión derecha | No compatible | No compatible | No compatible |
| Fuente de alimentación | CC 24 V ±5% | ||
