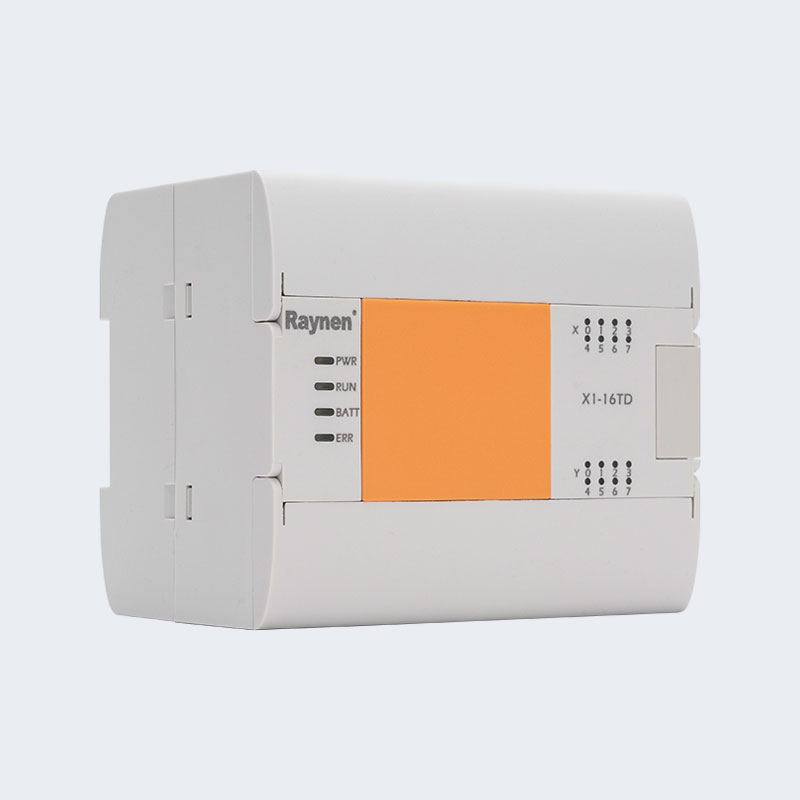

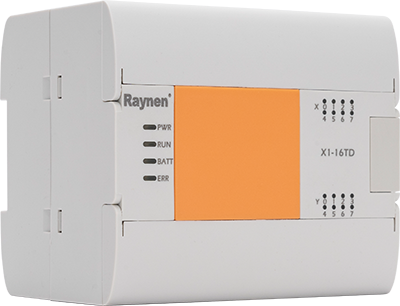

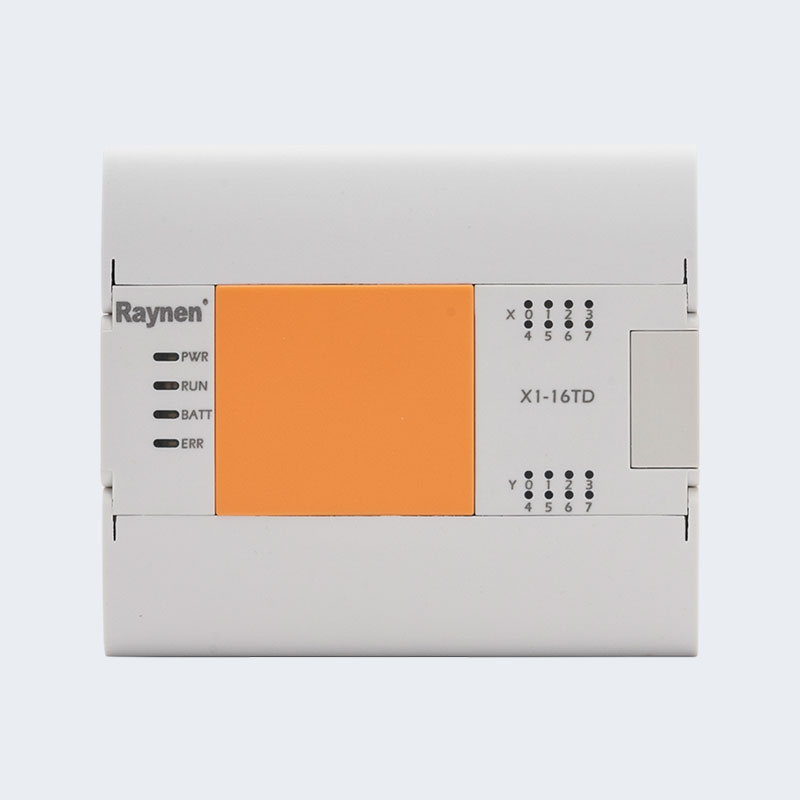

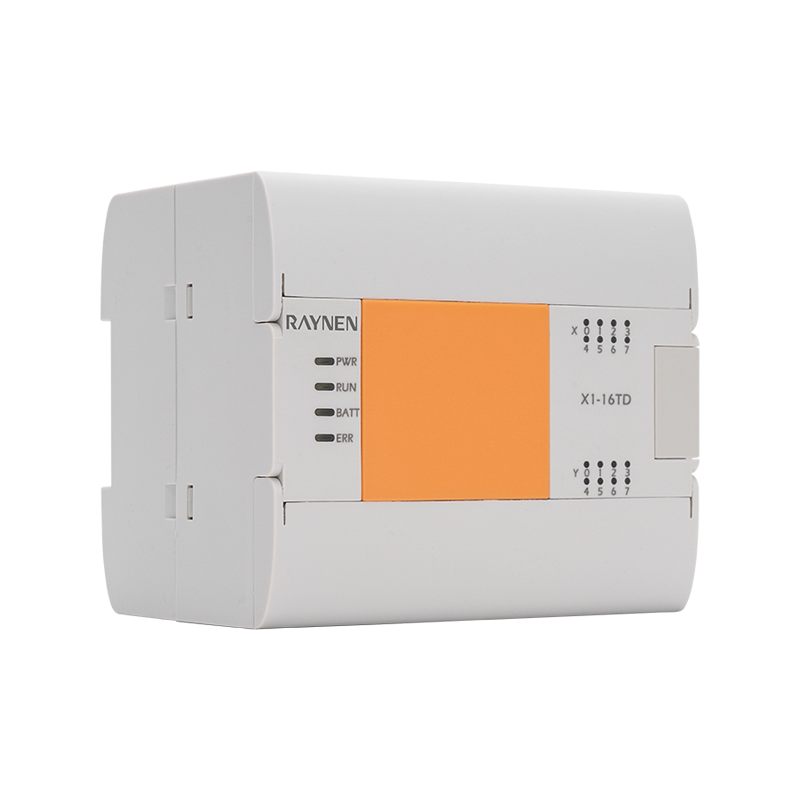

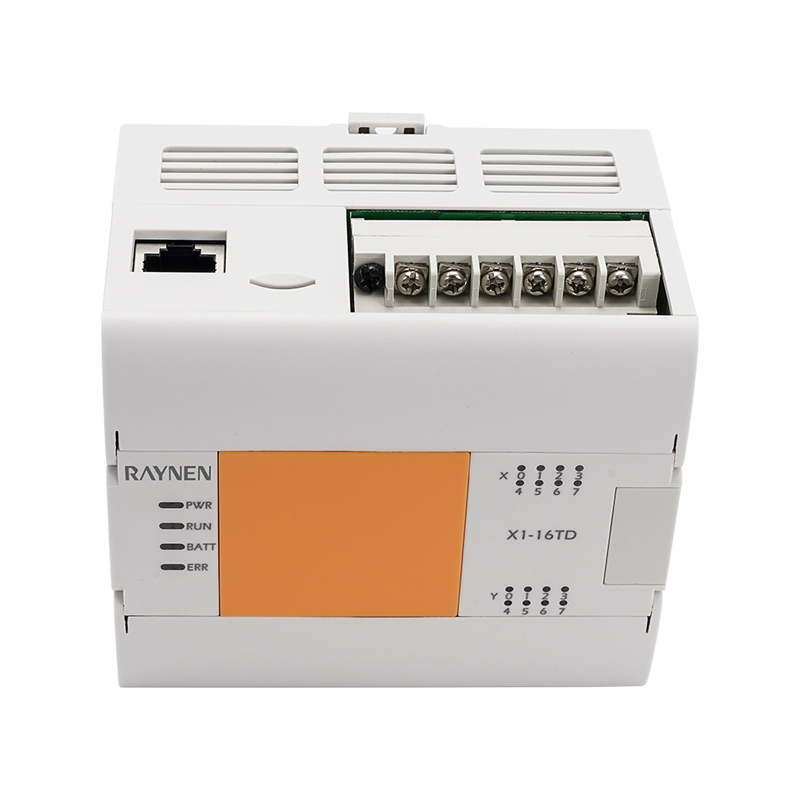

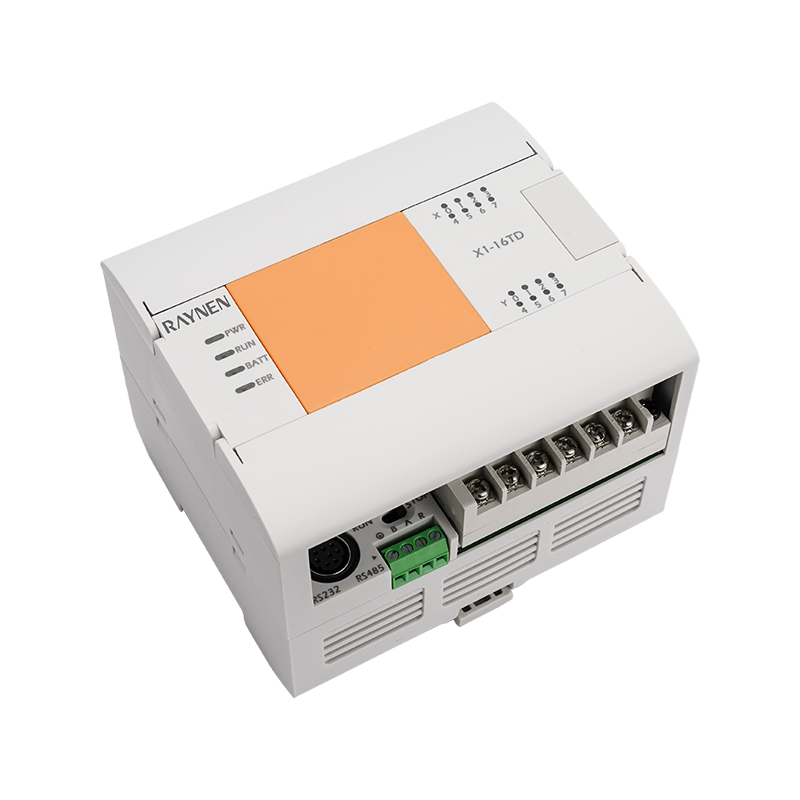

| • Con funciones de control de movimiento simples como la salida de pulso y el conteo de alta velocidad • Con recuento de alta velocidad, salida de pulso de alta velocidad de 100 eje de 100 kHz y otras funciones de control de movimiento (opcional) • Reloj en tiempo real, almacenamiento permanente de datos apagados • Admite un tablero BD |
Ventaja

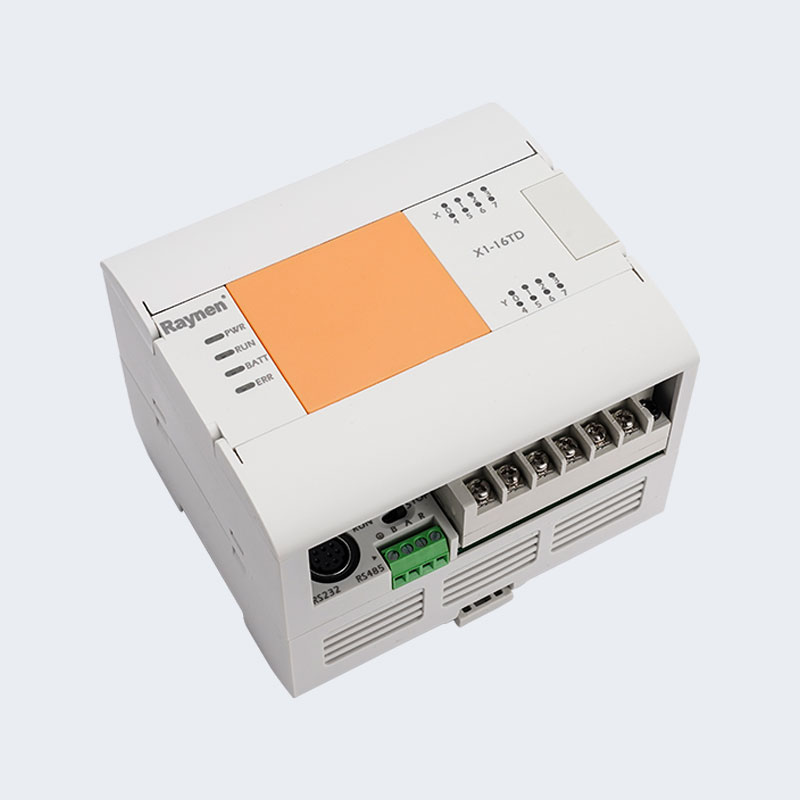

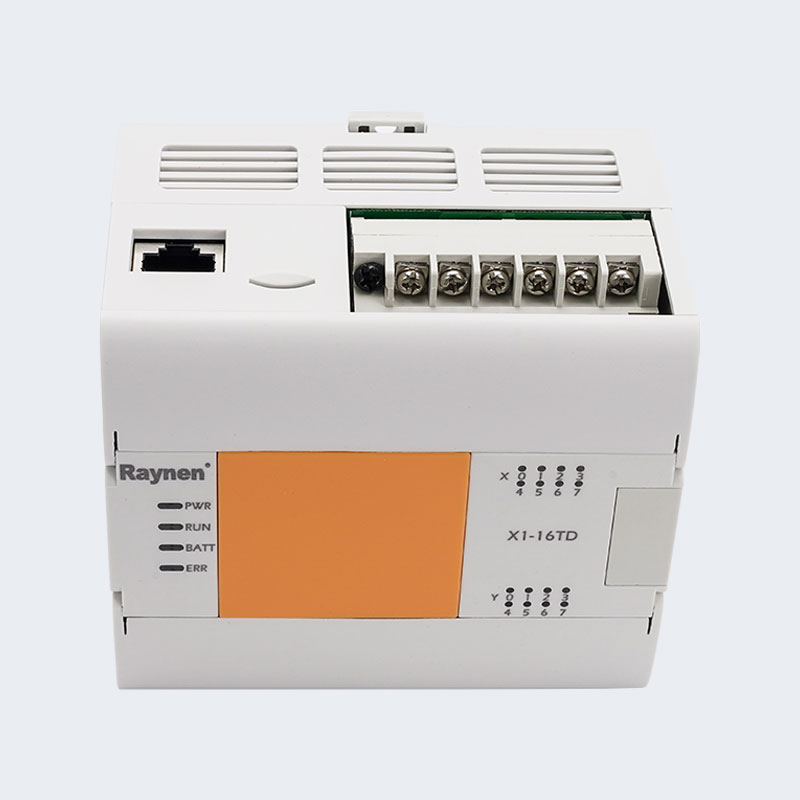

| | | |
| Interfaz | Entrada/salida | Tablero de bd |
| Puerto de red integrado RS232/485 | Contador de alta velocidad de 2 canales 2 ejes de 60k pulso de alta velocidad Pulso de alta velocidad de 3 ejes de 100 kHz (opcional) | Soporte 1 tablero BD |

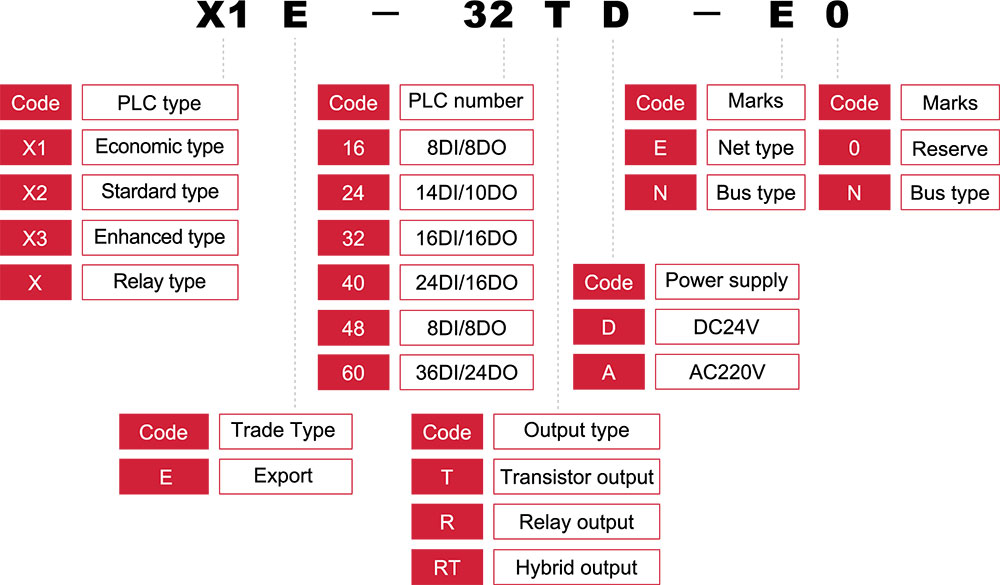

Nomenclatura del modelo

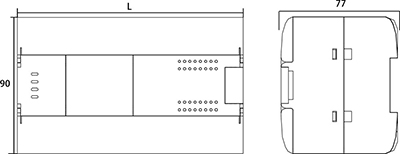

Tamaño del producto (Unidad: MM)
 |
|
Parámetro
| Artículo | Especificaciones de potencia | ||||
| X1e-16td | X1e-24td | X1E-32TD | X1E-40TD | X1E-60TD | |
| Consumo de energía | 6W | 7W | 8W | 9W | 11W |
| Voltaje de la fuente de alimentación | Dc24v | ||||
| Riñonaliñonalango de voltaje de la fuente de alimentación | DC20,4 ~ 28,8V | ||||
| Permitido instantáneo Tiempo de falla de energía | Para cortes de energía transitorios por debajo de 5 ms, la operación continuará | ||||
| Fusible de la fuente de alimentación | 60V 2A | ||||
| Corriente de aumento | 12A, 0,5ms o menos/28,8V CC | ||||
| Fuente de alimentación DC24V | Por debajo de 300 mA | ||||
| Temperatura del entorno laboral | -10 ℃ ~ 60 ℃ (instalación horizontal), -10 ℃ ~ 50 ° ℃ (instalación vertical) | ||||
| Temperatura del entorno de transporte | -20 ℃ ~ 80 ° C | ||||
| Humedad relativa ambiental | 5 ~ 95%, no condensación (Nivel 2, conforma LEC61131-2) | ||||
| Nivel de protección | IP20 | ||||
| Compatibilidad electromagnética | Supresión de ruido, conformlec61000-6-2 | ||||
| Nivel mecánico (vibración) | IEC60068, PART2-6/10UP58HZ | ||||
| Voltaje de soporte | AC1,5kV 1 min, entre cada terminal y el terminal de tierra | ||||
| AC500V 1 min, entre cada terminal y el terminal de tierra | |||||
| Resistencia a aislamiento | Después de medir con un medidor de resistencia a aislamiento DC500V, es más de 5MΩ entre cada terminal y el terminal de tierra | ||||
| Toma de tierra | La conexión a tierra de tipo D (resistencia a la conexión a tierra: menos de 100Ω), no permita la conexión a tierra común con el sistema de corriente fuerte | ||||
| Entorno de uso | Ningún gas corrosivo, inflamable, polvo conductivo (polvo) no es grave | ||||
| Altitud de uso | 2000m a continuación (no se puede usar en el entorno de presión a la presión atmosférica por encima, de lo contrario puede ocurrir) | ||||
| Artículo | Especificaciones de potencia | |||||
| X1e-16td | X1e-24td | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Número de entrada | 8 | 14 | 16 | 24 | 36 | |
| Número de alta velocidad | Fase de señal 60kHz (2 vías) AB Fase 30kHz (1 vía) | |||||
| Tipo de conexión de entrada | Bloque terminal extraíble (tornillo M3) | |||||
| Tipo de entrada | Tipo de sumidero/tipo de fuente | |||||
| Voltaje de señal de entrada | Potencia DC: DC20,4V ~ 28,8V | |||||
| Impedancia de entrada | X0-x2 | 2,4k | ||||
| X3 arriba | 5,6k | |||||
| En la corriente de inductancia de entrada | X0-x2 | 5 mA arriba | ||||
| X3 arriba | 2,4MA arriba | |||||
| Actualidad de inductancia de entrada | 1 mA por debajo | |||||
| Tiempo de respuesta de entrada | No más de 4,5 ms | |||||
| Formulario de señal de entrada | Sin entrada de contacto de voltaje | |||||
| Entrada del sumidero: transistor de colector abierto NPN | ||||||
| Aislamiento de bucle de entrada | Entrada de origen: Transistor PNP Open-Colector | |||||
| Aislamiento de optoacoplero | ||||||
| Visualización de acciones de entrada | El LED en el panel se ilumina cuando se conduce el optoacopler | |||||
| Artículo | Especificaciones de potencia | |||||
| X1e-16td | X1e-24td | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Número de salida | 8 | 10 | 16 | 20 | 24 | |
| Frecuencia de pulso (Max) | Terminal de un solo eje de 60 kHz | |||||
| Tipo de conexión de salida | Bloque terminal extraíble (tornillo M3) | |||||
| Tipo de salida | Salida de transistor/drenaje | |||||
| Fuente de alimentación externa | DC5 ~ 30V | |||||
| Carga máxima | Carga resistiva | 0,5A/punto único; 0,8a/4 puntos | ||||
| Carga inductiva | 12W/DC24V | |||||
| Carga de lámparas | Alta velocidad: 2W/DC24V, común: 5W/DC24V | |||||
| Carga media | 5MA (DC5 ~ 24V) | |||||
| Abrir corriente de fuga | 0,1 mA por debajo/DC30V | |||||
| en resistencia | Alto punto de velocidad 0,3Ω Valor típico (máximo 0,6Ω) | |||||
| Tiempo de respuesta | Apagado → en | Alta velocidad: 10us por debajo/10 mA arriba (DC5 ~ 24V) | ||||
| Común: 0,2 ms debajo/200MaABOVE (DC24V) | ||||||
| Encendido → apagado | Alta velocidad: 10us por debajo/10 mA arriba (DC5 ~ 24V) | |||||
| Común: 0,2MsBelow/200MaABOVE (DC24V) | ||||||
| Aislamiento de bucle | Aislamiento de optoacoplero | |||||
| Mostrar acciones de salida | El LED en el panel se ilumina cuando se conduce el optoacopler | |||||
| Distancia de transmisión de máscaras | 500m (salida común) | |||||
| distancia de transmisión desenmascarada | 150m (salida común) | |||||
Recursos de componentes de software
| Artículo | Actuación | |||
| Modo de control operativo | Método para ejecutar programas guardados repetidamente (LSL dedicado) con la función de interrupción | |||
| Modo de control de entrada/salida | Modo de procesamiento por lotes (al ejecutar la instrucción final), Instrucción de actualización de entrada y salida, Función de captura de pulso | |||
| Lenguaje de programación | Modo de símbolo de retransmisión Modo de escalera de paso (puede ser representado por SFC) | |||
| Reloj en tiempo real | Función de reloj | Instruido en 2000-2099, el error anual no es más de 5 minutos/25 ° C | ||
| Memoria del programa | Capacidad de memoria máxima | Los parámetros se pueden establecer 32000, escriba comentarios y registros de archivos en la memoria del programa | ||
| Capacidad/modelo de memoria incorporado | Memoria de 32000 pasos/RAM, contraseña protegida | |||
| Función de escribir en ejecución | No | |||
| Tipo de instrucción | Instrucción básica | 27 Type de instrucciones de control secuencial, 2TiPE de instrucciones de diagrama de escalera | ||
| Instrucción de aplicación | 218 tipos 497 Tipo | |||
| Aritmética velocidad de procesamiento | Comando básico | 0.065 μs/instrucción | ||
| Número de entrada/salida | Número de puntos de entrada para uso extendido | 256 puntos | Los puntos totales de entrada y salida no exceden los 256 puntos | |
| Número de puntos de salida para uso extendido | 256 puntos | |||
| Relé de entrada-salida | Relé de entrada | 256 puntos | Entrada y salida total de 256 puntos | |
| Relé de salida | 256 puntos | |||
| Relé auxiliar | Común | M0 ~ M7679 | 7680 punto | La configuración común/de retención se puede cambiar a través de los parámetros |
| Retención | M500 ~ M1023 | 524 punto | ||
| Estado | Común | S0 ~ S4095 | 4096 punto | La configuración común/de retención se puede cambiar a través de los parámetros |
| Retención | S500 ~ S999 | 500 puntos | La configuración común/de retención se puede cambiar a través de los parámetros | |
| Minutero | Tipo de 100 ms | T0 ~ T199 | 200 puntos | 0,1 ~ 3276,7s |
| Tipo de 10 ms | T200 ~ T245 | 46 puntos | 0.01 ~ 327,67S | |
| 1 ms de tipo acumulativo | T246 ~ T249 | 4 puntos | 0.001 ~ 32,767s | |
| Tipo acumulativo de 100 ms | T250 ~ T255 | 6 puntos | 0,1 ~ 3276,7s | |
| Tipo de 1 ms | T256 ~ T511 | 256 puntos | ||
| Encimera | Aumento general | C0 ~ C99 | 100 puntos | 0.001 ~ 32,767s |
| (16 bitsss) [cambiable] | La configuración común/de retención se puede cambiar a través de los parámetros | |||
| Aumento de la retención (16 bits) [cambiable] | C100 ~ C199 | 100 puntos | ||
| Dúplex común | C200 ~ C219 | 20 puntos | La configuración común/de retención se puede cambiar a través de los parámetros | |
| (32 bitsss) [cambiable] | ||||
| Duplexación de retención (32 bits) [cambiable] | C220 ~ C255 | 36 puntos | ||
| Registro de datos | Común | D0 ~ D7999 | 8000 puntos | La configuración común/de retención se puede cambiar a través de los parámetros |
| Retención | D200 ~ 511 | 312 puntos | ||
| Registro de expansión | Control principal | P0 ~ P1023 | 1024 punto | Comando cj 、 comando de llamada utilizado |
| Ponter | Control principal | No ~ n7 | 8 puntos | Comando MC utilizado |
| Nido | Control principal | 16 bit | -32,768 ~ 32,767 | |
| Estado | 10 número decimal (k) | 32 bit | -2,147,483,648 ~ 2,147,483,647 | |
| 16 Número hexadecimal (h) | 16 bit | 0 ~ ffff | ||
| 32 bit | 0 ~ ffffffff | |||
| Número real (e) | 32 bit | -3,40 × 10-38 ~ -1,17 × 10-38, 1,17 × 10-38 ~ 3,40x1038 | ||
| Cadena de caracteres ("") | Cadena de caracteres | Especifique con los personajes de "" "". El máximo de 32 caracteres de media esquina se puede usar en una constante en una instrucción | ||
Mostrador de alta velocidad
| Aporte Distribución | Contador único de una sola fase | Contador de fase AB | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
