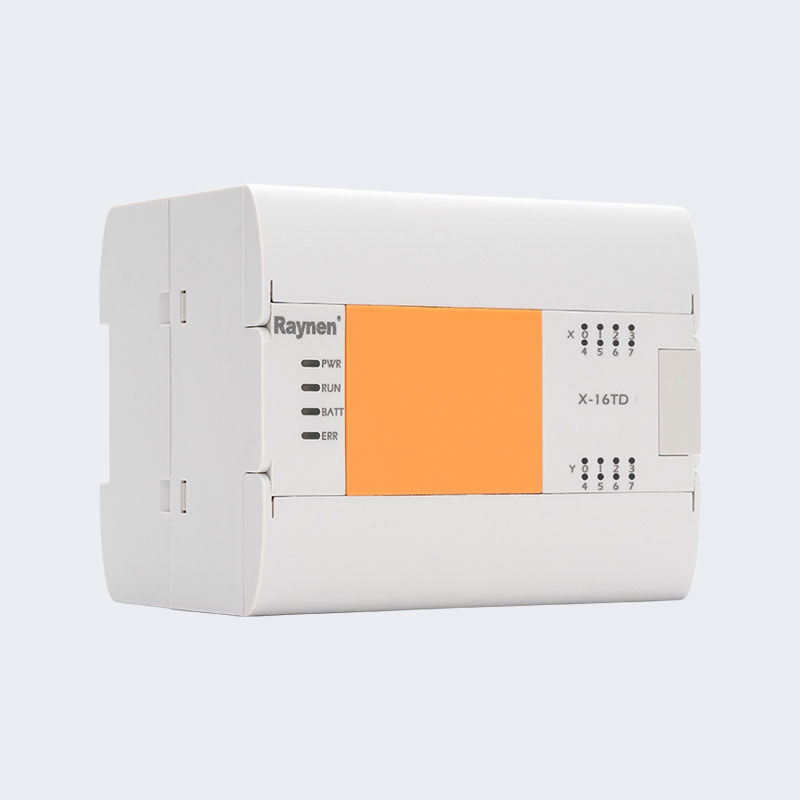

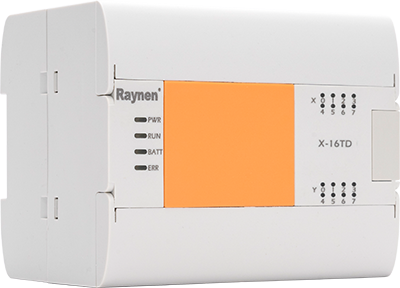

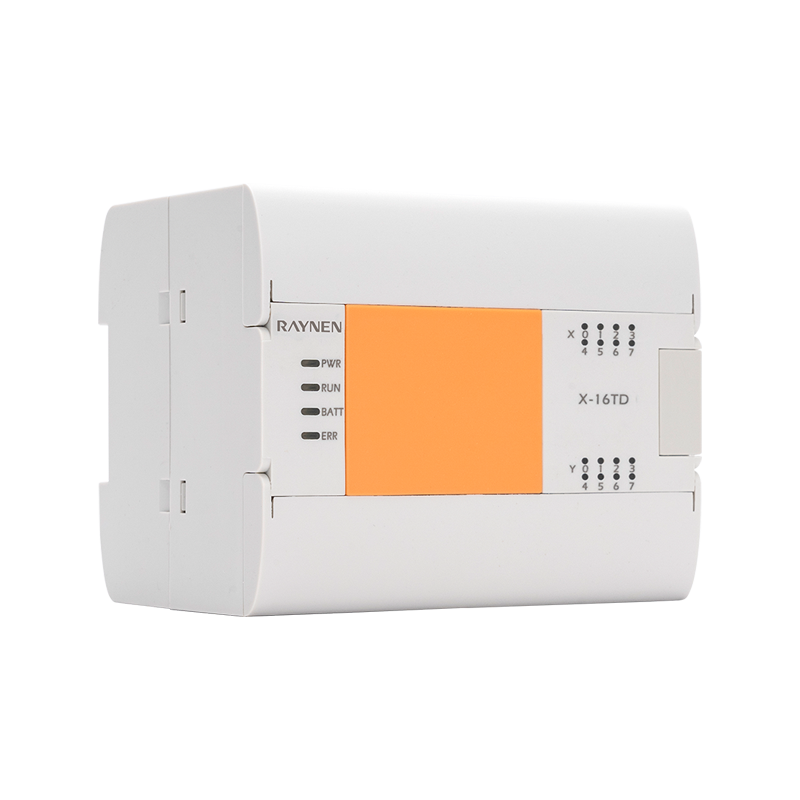

X controlador lógico programable de relé

• Con un procesamiento de datos eficiente, tres conteos de alta velocidad y otras funciones

• Reloj en tiempo real, datos de energía guardados permanentemente

• Soporte de una placa BD y Max se expanda hasta 7 módulos

Interfaz

Entrada/salida

Tarjeta de expansión

Tablero de bd

Puerto de red integrado RS232/485

Contador de alta velocidad de 3 vías

Módulos MAX 7 expandidos

Soporte 1 tablero BD

Artículo

Especificaciones de potencia

Xe-16ra

Xe-24ra

Xe-32ra

Xe-40ra

Xe-60ra

Consumo de energía

10W

12W

12W

113W

14W

Voltaje de trabajo

Valor mínimo

100 Vac

Valor medio

220 VAC

Valor máximo

240 VAC

Voltaje de entrada límite

AC 85VAC100V, AC 240VAC264V

Tiempo permitido de corte de energía instantáneo

Para cortes de energía transitorios por debajo de 5 ms, la operación continuará

Fusible

60V 2A

Corriente de impulso

12A, 0,5ms o menos/28,8V CC

DC24V Potencia dada

300 mA abajo

Potencia incorporada de DC5V

800 mA abajo

Artículo

Especificaciones de potencia

Xe-16ra

Xe-24ra

Xe-32ra

Xe-40ra

Xe-60ra

Número de entrada

8

14

16

24

36

Contador de alta velocidad

Single Fase 200kHz [3 PC]; Fase AB 100kHz [3 PC]

Tipo de entrada

PNP/NPN

Voltaje de señal de entrada

Tipo de fuente de DC: DC20,4V ~ 28,8V

Impedancia de entrada

X0-x5

3,3k

X6-x7

5,6k

3,3k

X10 arriba

-

5,6k

En la corriente de inductancia de entrada

X0-x5

5 mA arriba

X6-x7

4mA

5 mA arriba

X10 arriba

-

4 Ma arriba

Actualidad de inductancia de entrada

1 mA arriba

Tiempo de respuesta de entrada

＜ 4,5ms

Formulario de señal de entrada

Sin entrada de contacto de voltaje

Entrada del sumidero: transistor de colector abierto NPN

Entrada de origen: Transistor PNP Open-Colector

Aislamiento de bucle de entrada

Aislamiento de optoacoplero

Visualización de acciones de entrada

El LED en el panel se ilumina cuando se conduce el optoacopler

Artículo

Especificaciones de potencia

Xe-16ra

Xe-24ra

Xe-32ra

Xe-40ra

Xe-60ra

Número de salida

8

10

16

16

24

Tipo de salida

Contacto seco

Voltaje nominal

220 VAC

Rango de voltaje

5 ~ 30VDC 5 ~ 250VAC

Corriente de sobretensión (Max)

5A 4S 10% Ciclo de trabajo

Corriente nominal por punto (max)

2A

Carga de lámpara [Max]

30W DC/200W AC

Tiempo de respuesta (24 V, carga de 2k)

10 ms

Resistencia en estado de encendido [punto de conexión]

0,22 (máximo cuando es nuevo)

Frecuencia de pulso [max]

1Hz

Ciclo de vida mecánico

10000000 (sin carga)

Vida útil de los contactos

100000 (carga nominal)

Pantalla

500m (salida normal)

Desproteger

150m (salida normal)

Nombre

Contenido

Tipo de componente suave

Contenido

X

256 puntos

Elemento de bit

X0 ~ x377

Y

256 puntos

Elemento de bit

Y0 ~ y377

M

7680 punto

Elemento de bit

M0 ~ M7679

Sm

512 punto

Elemento de bit

SM8000 ~ SM8511

S

4096 punto

Elemento de bit

S0 ~ S4095

V

8 puntos

Elemento de la palabra

V0 ~ v7

Z

8 puntos

Elemento de la palabra

Z0 ~ z7

T

512 punto

Elemento de la palabra

T0 ~ T511

C

200 puntos

Elemento de Word de 16 bits

C0 ~ C199

C (32 bit)

56 puntos

Elemento de palabras de 32 bits

C200 ~ C255

D

8000 puntos

Elemento de la palabra

D0 ~ D7999

SD

512 punto

Elemento de la palabra

SD8000 ~ SD8511

R

32768 punto

Elemento de la palabra

R0 ~ R32767

Interrupción de entrada

8 puntos

I00*~ i07*

Interrupción del temporizador

3 puntos

I6 ** ~ i8 **

Contratación

6 puntos

I010 ~ i060

Control maestro con anidación

8 puntos

N0 ~ n7

Puntero P

4096 punto

P0 ~ P4095

Constante k

Rango de 16 bits: -32768 ~ 32767

Rang de 32 bits

-2147483648 ~ 2147483647

Constante H

Rango de 16 bits: 0 ~ ffff

Rango de 32 bits: 0 ~ ffffffff

Número real (e)

-3,40 × 10-38 ~ -1,17 × 10-38, 1,17x10-38 ~ 3,40 × 1038

Cadena de caracteres

Un personaje de media esquina enmarcado por "", con un máximo de 32 caracteres

Distribución de entradas

Contador único de una sola fase

Contador de fase AB

Contador de fase AB

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

A

X5

U/D

D

B
