Función avanzada de arranque/parada, configuración de la corriente de arranque según las condiciones de carga, par de arranque controlable, aceleración de carga estable, función de arranque por salto de pulso, modo de parada suave, control digital completo, que hace que el arranque y la parada sean más estables y confiables.

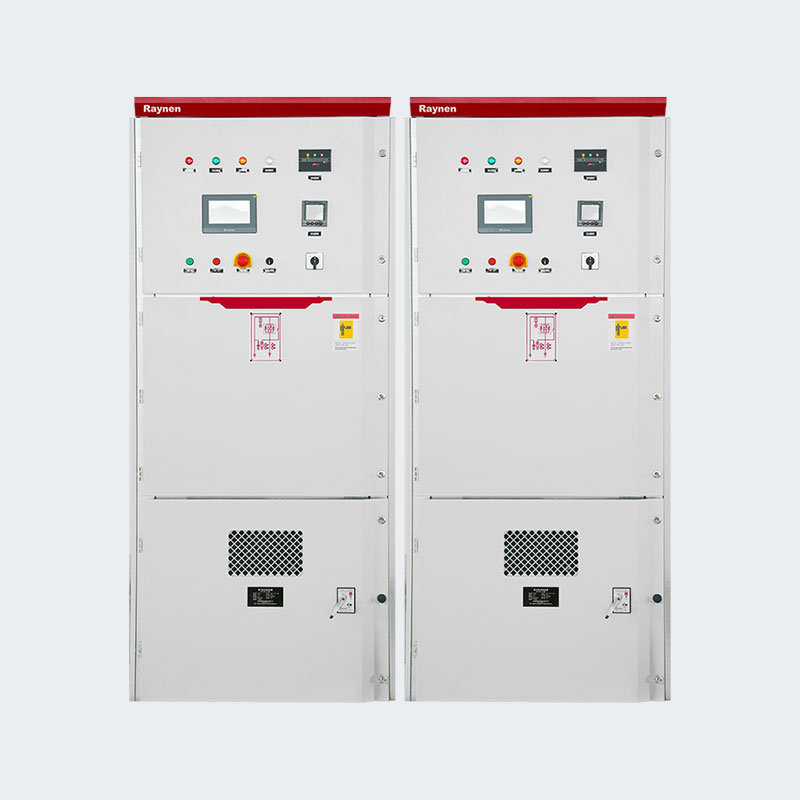

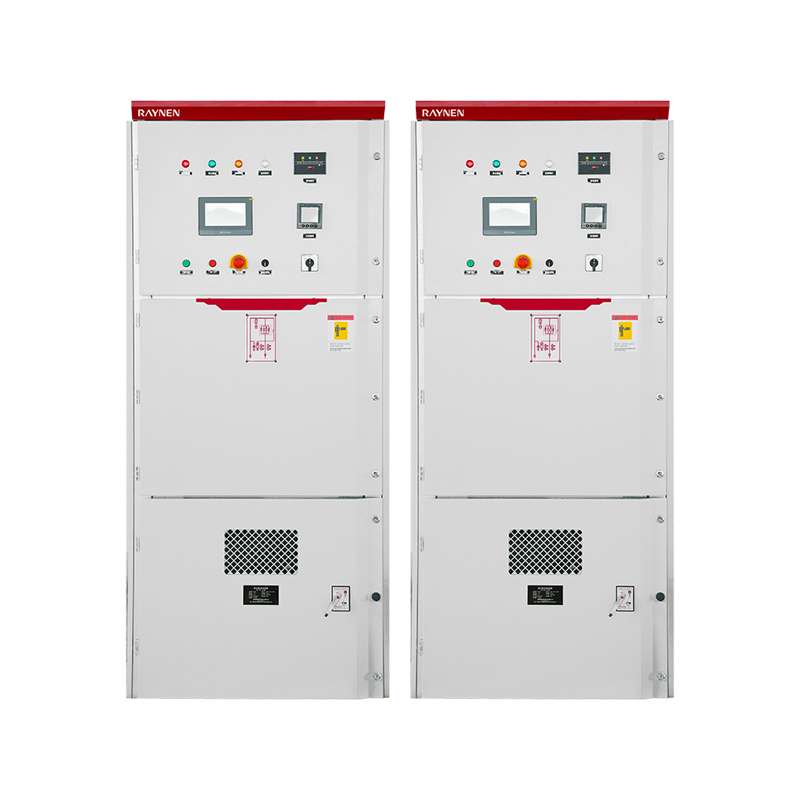

Resumen del producto
● Gabinete kyn28 estándar, diseñado estrictamente de acuerdo con los estándares de protección
● Gatillo de fibra óptica
● Modo de adquisición PT, más estable que el modo electrónico
● Cumplir con las especificaciones eléctricas internacionales de alto voltaje.
● La parte de alto voltaje y la parte de bajo voltaje están completamente aisladas, son seguras y confiables.
● Interfaz de lote escalable
Especificaciones
 | paramétrico | |
| modelo | RSE1000-10-8500 ~ RSE1000-10-15000 | |
| Tensión nominal | 10kV | |
| P nominal (kW) | 8500/10000/15000 | |
| Corriente nominal (A) | 600/720/1080 | |
| Tamaño (Ancho*Alto*Profundidad mm) | Personalizable | |
 | Diseño modular para fácil instalación y mantenimiento. La resistencia del aislamiento se mejora aún más. |
| | Fácil de instalar, depurar y utilizar: RVS es un completo sistema de control y protección del arranque del motor. Permite realizar pruebas eléctricas de todo el sistema usando bajo voltaje antes de ejecutarlo en alto voltaje. |
| | El panel LCD con pantalla táctil de 7 pulgadas se utiliza para hacer que la programación y el ajuste de parámetros sean más convenientes. El monitoreo de fallas y en tiempo real es más intuitivo y mejora la eficiencia del trabajo. |
| | configuración de cifrado del programa |
Diagrama de principio de funcionamiento
Nomenclatura del modelo
Tabla de selección de arrancadores suaves de media tensión con tensión nominal de 6 kV
| modelo | Tensión nominal (kV ) | potencia nominal ( kilovatios ) | Corriente nominal ( Un ) | Dimensiones (An*Al*Pr) mm | |
| (-G) Tipo general | (-E) Tipo de integración | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Personalizable | - |
Tabla de selección de arrancadores suaves de media tensión con tensión nominal de 10 kV
| modelo | Tensión nominal (kV ) | potencia nominal ( kilovatios ) | Corriente nominal ( Un ) | Dimensiones (An*Al*Pr) mm | |
| (-G) Tipo general | (-E) Tipo de integración | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Personalizable | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Personalizable | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Personalizable | - |
Datos técnicos
| Parámetros básicos | |
| Tipo de carga | Motor asíncrono trifásico de jaula de ardilla de media tensión, motor síncrono |
| Frecuencia de trabajo | 50 Hz/60 Hz ±2 Hz. |
| secuencia de fases | Permitido trabajar en cualquier secuencia de fases (se puede configurar mediante parámetros) |
| Contactor de derivación | Contactor con capacidad de arranque directo |
| controlar el poder | CA220V±15% |
| Protección contra sobretensión | Absorción DV/DT |
| Frecuencia de inicio | temperatura ambiente: -20 ℃ ~ 50 ℃ |
| Condición ambiental | 1-6 veces por hora |
| Humedad relativa: 5% - 95% sin condensación | |
| La altitud será inferior a 1500 m. | |
| HMI | |
| Idioma | Inglés / Chino / Ruso |
| Pantalla de instrumentos | |
| Voltímetro | Visualización de la tensión de alimentación principal trifásica. |
| amperímetro | Muestra la corriente del circuito principal trifásico. |
| Función de protección | |
| Protección contra fallo de fase | Durante el arranque u operación, desconecte cualquier fase de la fuente de alimentación principal. |
| Protección contra sobrecorriente | conjunto de protección contra sobrecorriente: 100~500% |
| Protección contra desequilibrio de corriente de fase | 20~100% |
| Protección contra sobrecarga | Protección contra sobrecarga level:10A,20A,30A |
| Protección contra subtensión | Rango: 50~100% |
| | Tiempo de acción: 0~10S |
| Tiempo de espera inicial | Límite de tiempo de inicio: 10 ~ 120 s |
| Protección contra sobretensión | Cuando la tensión de alimentación principal es superior al 120% del valor nominal |
| Protección contra subcarga | Cuando el voltaje de la fuente de alimentación principal es inferior al 70% del valor nominal |
| Protección de puesta a tierra | Cuando la corriente de conexión a tierra es mayor que el valor establecido |
| comunicación | |
| Protocolo/interfaz | Modbus RTU |
| Conexiones de red | Cada RVS puede comunicarse con 32 RVS en línea |
| Función | Observar el estado de operación y la programación. |
| Registro de datos | |
| Registro de fallas | Registre la información de fallas de las últimas 1000 veces |
