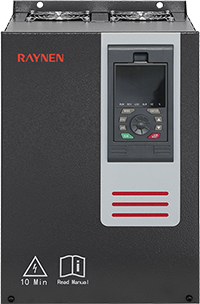

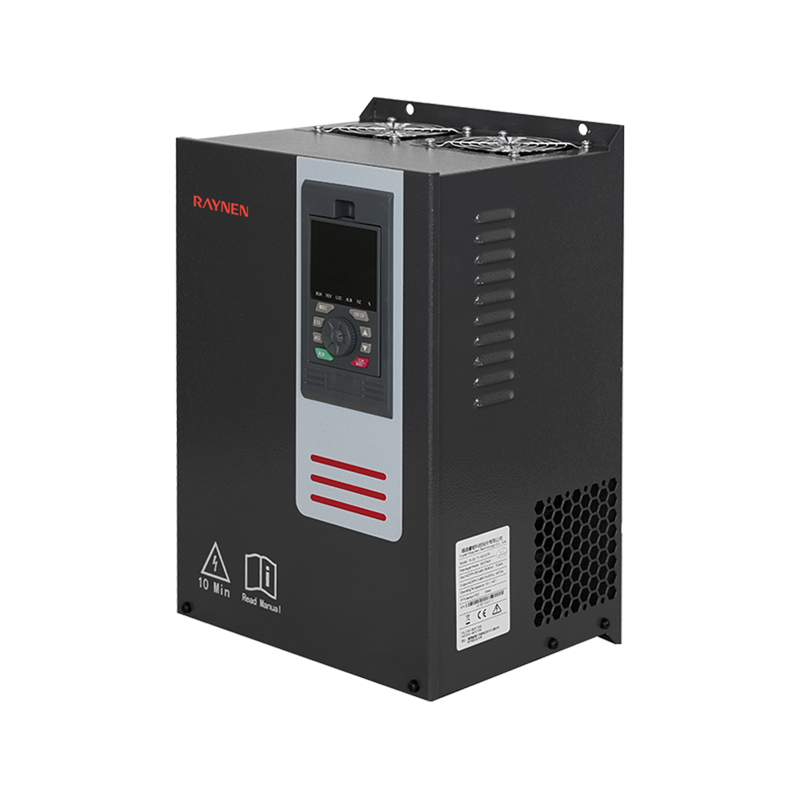

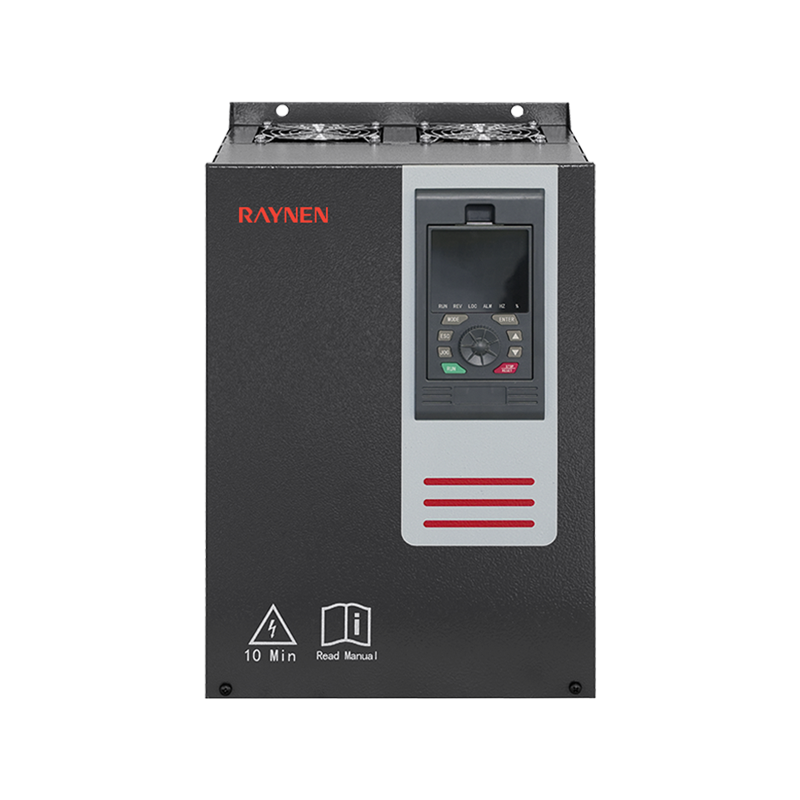

Resumen del producto
| paramétrico | ||
| modelo | RVE32-T3-30G/37P ~ RVE32-T3-37G/45P |
| voltaje | 380V | |
| P nominal (kW) | 30/37/45 | |
| Corriente de entrada nominal (A) | 70/80/94 | |
| Corriente de salida nominal (A) | 60/75/92 | |
| Dimensiones (mm) | 410*260*214 | |
| Tamaño de instalación (mm) | 396*180 | |
Configuración de parámetros
Detalles
| | ventilador ● Diseño de conducto de aire dual ● Enfriamiento ● A prueba de polvo ● Reducción de ruido |
| | tablero de potencia ● Dolor protector especial ● Resistencia a ácidos y álcalis ● Resistencia al envejecimiento |
| | tablero de control ● Baja frecuencia ● Alto par ● Regulación automática de voltaje |

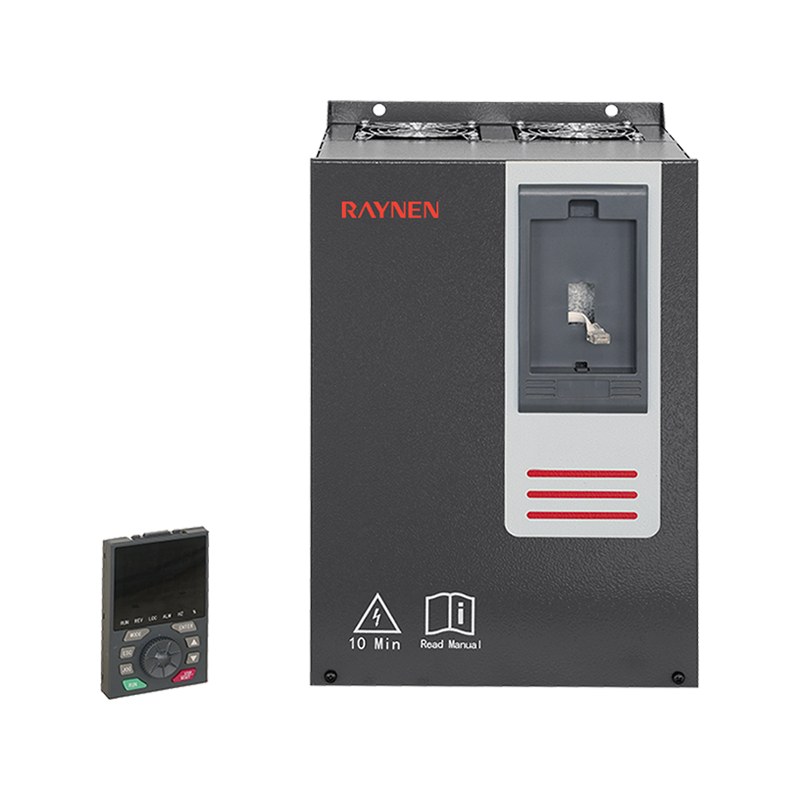

| | El panel LCD es opcional ● El panel de operación extraíble hace que la operación sea más conveniente |
| | Agregar particiones epoxi ● 37 KW a 160 KW: IP40 |
| | ● Pruebas de producto terminado completamente automáticas con carga. |
| | ● Envejecimiento a alta temperatura de 60 grados durante 48 horas. |
Instrucciones de funcionamiento del teclado
Nomenclatura del modelo
Tabla de selección Tipo T3 trifásico (carcasa de hierro)
| Modelo de inversor | Máquina tipo G (carga pesada) | Máquina tipo P (carga ligera) | reimensiones (mm) | Tamaño de instalación (mm) | ||||||||
| Yo en (A) | yo salgo (A) | P nominal (kW.) | Yo en (A) | yo salgo (A) | P nominal (kW.) | h | W | D | h1 | W1 | apertura | |
| RVE32-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| RVE32-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| RVE32-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| RVE32-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | ||||||
| RVE32-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| RVE32-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| RVE32-T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| RVE32-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||||||
| RVE32-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | ||||||
| RVE32-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| RVE32-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||||||
| RVE32-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | ||||||
| RVE32-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| RVE32-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | ||||||
| RVE32-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| RVE32-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||||||
| RVE32-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | ||||||
| RVE32-T3-355G | 665 | 650 | 355 | - | - | - | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| RVE32-T3-400G | 785 | 725 | 400 | - | - | - | ||||||
| RVE32-T3-500G | 890 | 860 | 500 | - | - | - | ||||||
| RVE32-T3-560G | 950 | 950 | 560 | - | - | - | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| RVE32-T3-630G | 1100 | 1100 | 630 | - | - | - | ||||||
| RVE32-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| RVE32-T3-800G | 1380 | 1380 | 800 | - | - | - | ||||||
Notas: Para VFD de 380 V, los productos de 37 KW y menos están equipados de serie con una unidad de freno incorporada, 45 KW-185 KW pueden equiparse con una unidad de freno incorporada, 200-800 kW pueden equiparse con una unidad de freno externa.
Rendimiento y configuración
| Funciones básicas de la aplicación | |
| Aumento de par de baja frecuencia | Mediante aumento de voltaje y aumento de par, el par de baja frecuencia del control V/F y el control vectorial sin sensor de velocidad se puede aumentar en aproximadamente un 0,1 % ~ 30,0 %. |
| Curva V/F | Tipo lineal, tipo multipunto |
| Curva de aceleración/deceleración | Aceleración y desaceleración lineal o en forma de S: tres grupos de tiempo de aceleración y desaceleración: rango de tiempo de aceleración y desaceleración: 0-3200 s |
| Regulación automática de voltaje (AVR) | Cuando el voltaje de la red cambia, puede mantener automáticamente el voltaje de salida constante |
| PID incorporado | Sistema de control de circuito cerrado que puede realizar fácilmente el control de procesos. |
| Frenado CC | Frenado CC range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| control de avance | El motor se puede arrancar y parar inmediatamente; rango de configuración de frecuencia de avance: 0,0-20,0 Hz; Modo de parada jog: desaceleración/libre/frenado CC |
| salto de frecuencia | Se pueden configurar tres puntos de frecuencia de salto y los rangos de frecuencia de salto correspondientes para evitar que el inversor funcione en esta banda de frecuencia. |
| Velocidad múltiple | Se pueden configurar hasta 15 a través de 4 puertos de entrada lógica = Frecuencia de operación |
| Suma de entrada | Utilice el resultado de la operación algebraica de 2 entradas analógicas como configuración de frecuencia, lo que hace que la configuración de frecuencia sea más flexible |
| Cambio entre 2 conjuntos de parámetros del motor | Se pueden configurar y cambiar libremente dos conjuntos de parámetros del motor para que coincidan con el motor accionado actualmente. |
| Protección del inversor | Protección contra pérdida de fase de entrada/salida, detección de subcarga, protección contra sobrecalentamiento, protección contra subtensión, protección contra sobretensión, protección contra sobrecorriente, protección contra sobrecalentamiento, protección contra cortocircuitos entre fases |
| Protección de motores | Protección térmica del motor, Límite de corriente del motor, Sobrecarga del motor, Cortocircuito del motor |
| Características eléctricas | |
| voltaje de entrada | CA trifásica, 380-480V, 50/60Hz o CA monofásica, 200-240V, 50/60Hz |
| voltaje de salida | 0-100% voltaje de entrada, 0,5 Hz-400 Hz |
| modo de control | Par constante V/F, carga cuadrática V/F, control vectorial sin sensores, modo de ahorro de energía |
| Frecuencia de conmutación | 1,5 kHz-12 kHz La función de ajuste automático de la frecuencia de conmutación se puede configurar: cuando la temperatura aumenta, la frecuencia de conmutación se reduce automáticamente Cuando la temperatura vuelve a la normalidad, la frecuencia de conmutación vuelve al valor inicial. |
| Capacidad de sobrecorriente | 150 % de corriente de salida nominal 60 s, 200 % de corriente de salida nominal 2 s |
| Señal de control | ||
| Señal de ajuste de frecuencia | Panel de operación integrado | Interruptor de membrana (botón), perilla de velocidad (potenciómetro) |
| Señal externa | Configuración ARRIBA/ABAJO, entrada analógica, multivelocidad, panel externo, comunicación serie | |
| Señal de control de arranque y parada | Panel de operación integrado | Botones RUN, STOP |
| Señal externa | Terminal de entrada lógica, panel externo, comunicación serie | |
| Características del circuito de control. | ||
| Fuente de alimentación interna disponible | 10V 24V | 10VDC±5%, corriente máxima 10mA, para potenciómetro de referencia 24 VCC ±5 %, corriente máxima 100 mA, para puerto de entrada lógica |
| Entrada analógica | AI1 | Entrada analógica de voltaje: 0-5 VCC o 0-10 VCC, la impedancia es de 30 k Entrada analógica actual: 0/4-20 mADC, la impedancia es 250 Ω Resolución: conversión A/D de 10 bits Configuración predeterminada de fábrica: entrada de voltaje de 0-5 VCC |
| AI2 | Entrada analógica de voltaje: 0-10 VCC o entrada de sonda PTC Resolución: conversión A/D de 10 bits | |
| Entrada lógica | LI1-LI8 | Fuente de alimentación de 0-24 VCC La lógica positiva (fuente) y la lógica negativa (sumidero) son opcionales y el valor predeterminado de fábrica es la lógica negativa. Las funciones de avance, retroceso, marcha, restablecimiento de fallas, velocidad múltiple y otras 69 son opcionales Los productos de 220V 0,4kW-2,2kW y 380V 0,4kW-1,5kW solo tienen 6 canales: LI1-LI6 |
| AI1, AI2 Entrada válida forzada | En inversores de menos de 11kW (inclusive), AI1 y AI2 se pueden configurar como entradas lógicas. F309 y F310 son entradas válidas forzadas y sus funciones de configuración siempre son válidas durante el encendido. | |
| Salida analógica | AO1、AO2 | Salida analógica de voltaje: 0-10 VCC, la impedancia de carga mínima es 470 Ω Salida analógica actual: 0/4-20 mA, la impedancia de carga máxima es 700 Ω Resolución: 8 bits La frecuencia de salida, la corriente de salida, la configuración de velocidad, los datos de salida en serie y otras funciones son opcionales Los productos de 220 V 0,4 kW-2,2 kW y 380 V 0,4 kW-1,5 kW tienen solo 1 salida analógica, concretamente AO1 |
| Salida lógica | LO、CLO | Colector abierto, corriente máxima 100 mA, voltaje máximo 30 V CC Salida lógica o salida de pulso opcional, la configuración predeterminada de fábrica es salida lógica Frecuencia de salida, corriente de salida, configuración de velocidad y otras funciones de salida opcionales |
| Salida de relé | T1A, T1B, T1C T2A, T2B, T2C | T1A normalmente abierto, T1B normalmente cerrado, punto común T1C T2A normalmente abierto, T2B normalmente cerrado, punto común T2C Capacidad de contacto: 5A@250VAC, 5A@30VDC Fallo, alarma, llegada de frecuencia establecida y otras funciones son opcionales T1A por defecto falla, T2A por defecto funciona Los productos de 220 V, 0,4 kW-2,2 kW y 380 V, 0,4 kW-1,5 kW tienen solo 1 salida de relé, es decir, TA TB TC |
| Comunicación en serie | MODBUS-RTU, RS-485 de 2 hilos, interfaz de terminal | |
| Características eléctricas | |
| Protección del variador de CA | Protección contra pérdida de fase de entrada, Protección contra pérdida de fase de salida, Detección de subcarga, Protección contra sobrepar, Protección contra subtensión, Protección contra sobretensión, Protección contra sobrecorriente, Protección contra sobrecalentamiento, Protección contra cortocircuito de fase |
| Protección de motores | Protección térmica del motor, limitación de corriente del motor, sobrecarga del motor, cortocircuito del motor |
| Características eléctricas | |||
| Nivel de protección | IP20 | Humedad ambiental | 95% sin condensación ni acumulación de agua |
| Temperatura de trabajo/almacenamiento | -10~40°C/-20~60°C | Altitud | Por debajo de 1000 m |
| Método de enfriamiento | Refrigeración por aire forzado | Ubicación de instalación | Interior |
