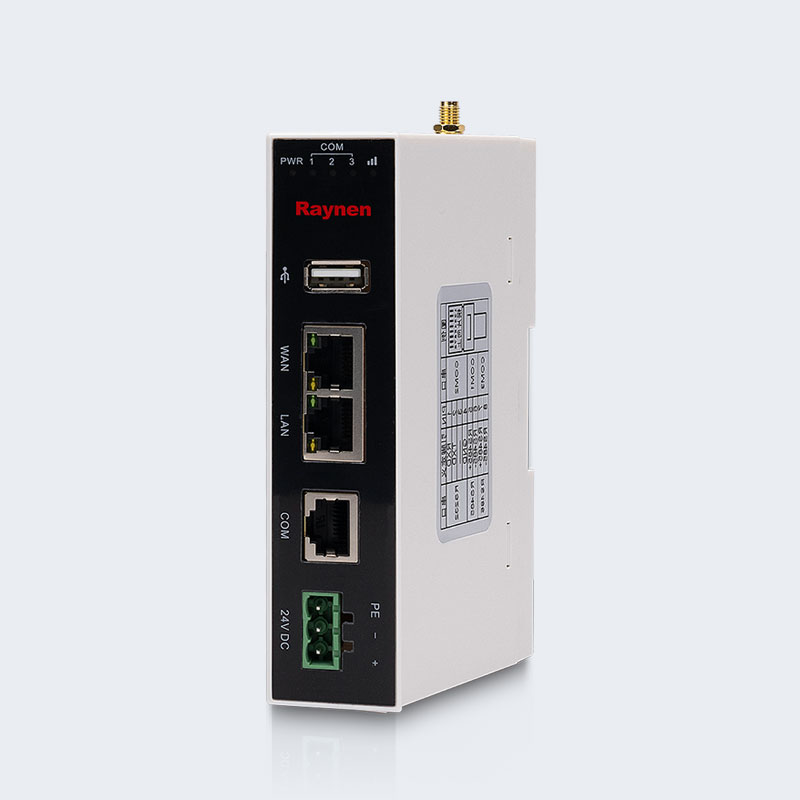

Resumen de productos
| | | Descarga remota del programa PLC, puerto serie y puerto de red |
| | Monitoreo de datos en tiempo real, gestión de grupos | |
| | Almacenamiento de datos de datos históricos, transmisión continua en caso de desconexión | |
| | Monitoreo de configuración en la nube, teléfono móvil y PC | |
| | Información de alarma Push, WeChat, teléfono, aplicación SMS | |
| | Varios métodos de transmisión, MQTT/HTTP/OPC |
Capa de dispositivo de campo
En el sitio de equipos industriales, Ubox puede conectarse a Ruineng HMI, PLC, inversor y algunos equipos de instrumentos, recopilar datos de equipos relevantes, conectarse a Internet a través de banda ancha con cable, WiFi y 4G, y transmitir los datos del equipo a la plataforma de la nube Ruineng.
Capa de datos en la nube
Raynen Cloud está alojado en servidores de nubes de Alibaba, que reciben datos de Uboxes en sitios industriales. Los datos en el sitio se recopilan al servidor, y se realizan el almacenamiento y la transmisión de datos, proporcionando la interacción de datos entre los datos en el sitio y los clientes remotos.
Capa de usuario
Los usuarios finales pueden acceder de forma remota a los datos de campo industrial a través de PC y terminales móviles y realizar configuraciones de operaciones y gestión de equipos. Al mismo tiempo, los registros de datos de la plataforma en la nube pueden proporcionar soporte de datos para el análisis del equipo del usuario.

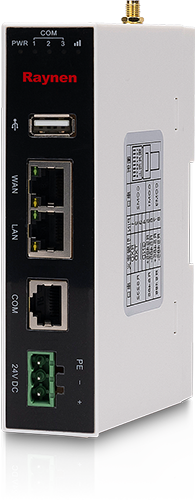

Introducción HD
Tamaño del producto (Unidad: MM)
Especificación
| Modo | Uboxe-wan | Uboxe-wifi | UBOXE-4G | UBOXE-4G-3L | UBOXE-4G-GPS | Data UBOXE-4G | UBOXE-4G-VPN |
| Número de orden | Uboxe-wan | Uboxe-wifi | UBOXE-4G | UBOXE-4G-3L | UBOXE-4G-GPS | Data UBOXE-4G | UBOXE-4G-VPN |
| Especificaciones de rendimiento | |||||||
| Procesador | A8, 600MHz | A8, 600MHz | A8, 600MHz | R16, 1 GHz | A8, 600MHz | A8, 600MHz | A8, 600MHz |
| Almacenamiento | Flash de 256 MB 128MB DDR3 | ||||||
| Host USB | USB2.0 × 1, Tipo A (USB) | N / A | |||||
| Interfaz de serie | RJ45 COM1: RS485 COM2: RS232 COM3: RS485 | N / A | Rs485/rs232/rs485 | Rs485/rs232 | Rs485/rs232 | ||
| Aislamiento del puerto en serie | No apoyar el aislamiento | ||||||
| Puerto de red | 10/100m adaptativo, doble puertos de red × 2 | 10/100m adaptiv × 3 | 10/100m adaptiv × 2 | ||||
| 4G | N / A | N / A | Todo el acceso a la red | N / A | N / A | N / A | N / A |
| wifi | N / A | Apoyo | N / A | N / A | N / A | N / A | N / A |
| Antena | N / A | Soporte (Antena de Sucker de 3 m) | Soporte (Antena de Sucker de 3 m) | Soporte (Antena de Sucker de 3 m) | 4G Antena GPS antena, 3 metros | Soporte (Antena de Sucker de 3 m) | Soporte (Antena de Sucker de 3 m) |
| Especificaciones eléctricas | |||||||
| Descarga remota de VPN | Apoyo | Apoyo | Apoyo | N / A | Apoyo | ||
| Monitoreo de datos remotos | - | Soporte de 500 datos en vivo | N / A | ||||
| Empuje de alarma | - | SMS/WeChat/Phone/App | N / A | ||||
| GPS | - | N / A | Apoyo | N / A | N / A | ||
| Especificaciones eléctricas | |||||||
| Fuente de alimentación | 24 V DC | ||||||
| Rango de entrada | 10 ~ 28V DC | ||||||
| Aislamiento de poder | Apoya el aislamiento | ||||||
| Permitir una falla de energía | 10 ms | ||||||
| Resistencia a aislamiento | Más de 50mΩ@500vdc | ||||||
| Resistencia a voltaje | 500V AC 1 minuto | ||||||
| Características estructurales | |||||||
| Color de cáscara | Blanco, negro | Espejo negro de concha blanca | Espejo negro de concha negra | ||||
| Material de concha | Plástico de PC de ABS | ||||||
| Dimensiones | 130 × 95 × 30 (mm) | ||||||
| Método de instalación | Instalación de riel estándar (35 mm) | ||||||
| Peso | Alrededor de 175 g | Alrededor de 180 g | Alrededor de 195G | Alrededor de 195G | Alrededor de 195G | Alrededor de 185 g | Alrededor de 185 g |
| Especificaciones ambientales | |||||||
| Temperatura de funcionamiento | 0 ~ 50 ℃ | ||||||
| Humedad operativa | 10 ~ 90%HR (sin condensación) | ||||||
| Temperatura de almacenamiento | -20 ~ 60 ℃ | ||||||
| Humedad de almacenamiento | 10 ~ 90%HR (sin condensación) | ||||||
| Rendimiento sísmico | 10 ~ 25Hz (x, y, z direcciones 2g/30 minutos) | ||||||
| Método de enfriamiento | Enfriamiento de aire natural | ||||||
