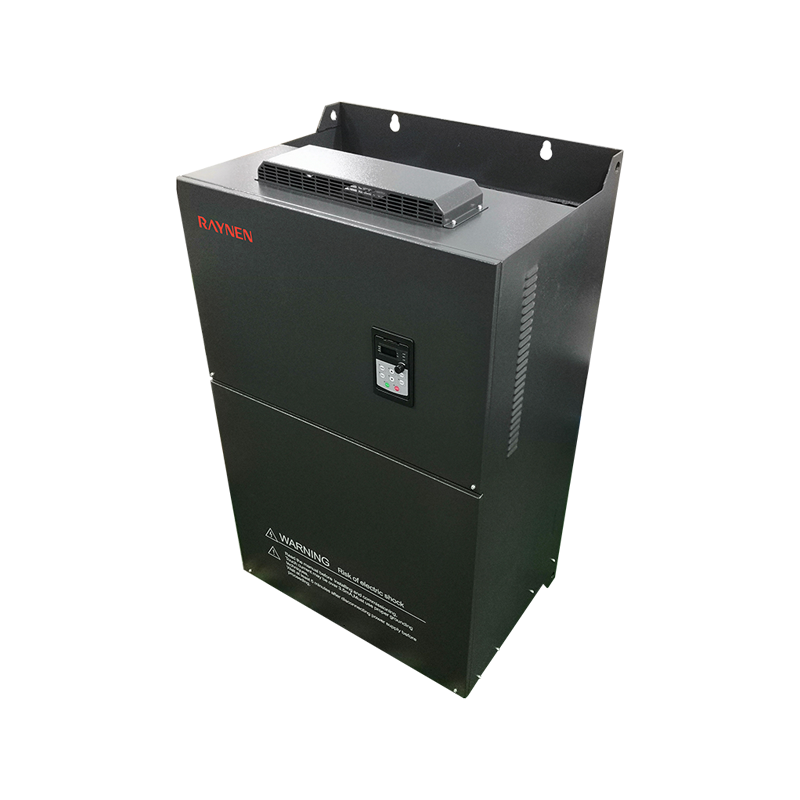

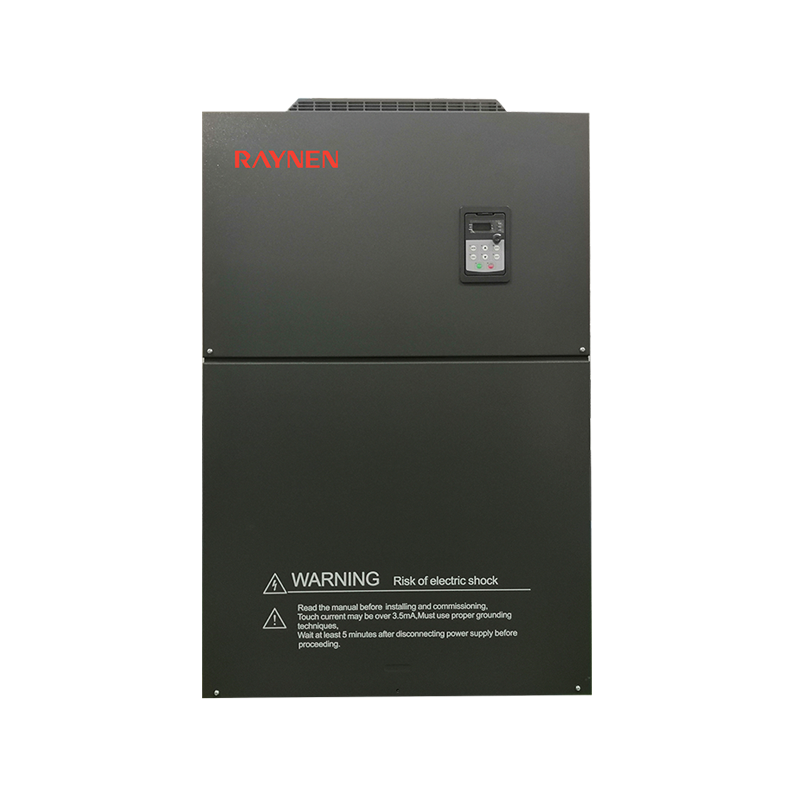

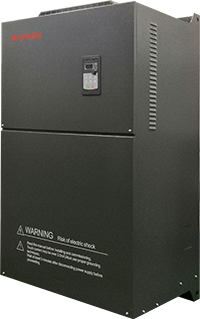

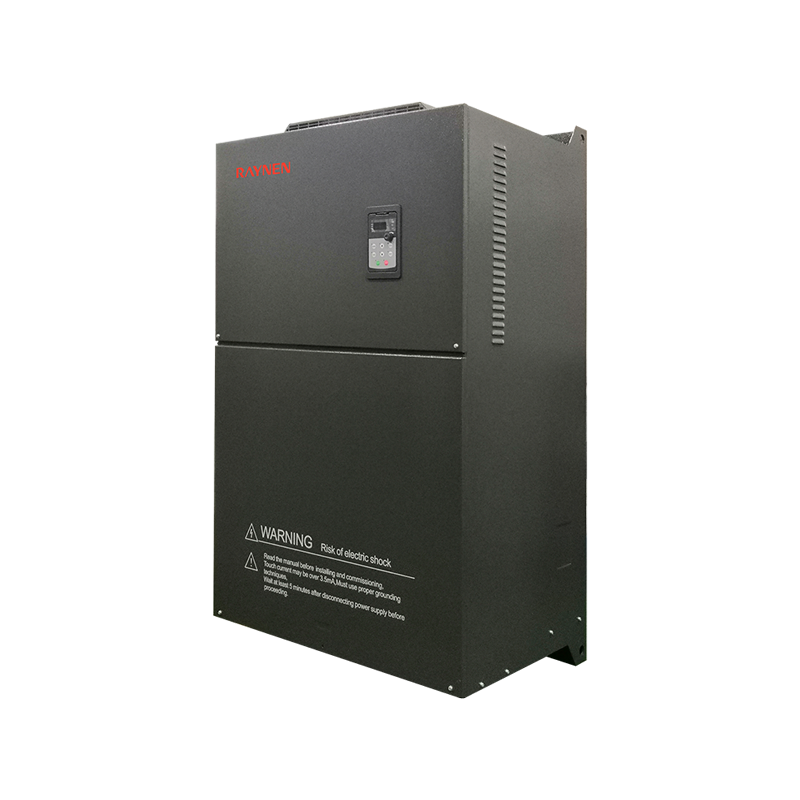

Variador de frecuencia de 380 V, 355-500 kW

paramétrico

modelo

RVE21-T3-355G ~ RVE21-T3-500G

voltaje

380V

Potencia nominal (kW)

355/400/500

Corriente de entrada nominal (A)

665/785/890

Corriente de salida nominal (A)

650/725/860

Dimensiones (mm)

1100*650*465

Tamaño de instalación (mm)

1060*350

Modelo de inversor

Máquina tipo G (carga pesada)

Máquina tipo P (carga ligera)

reimensiones (mm)

Tamaño de instalación (mm)

Corriente de entrada nominal (A)

Corriente de salida nominal (A)

potencia nominal (kW..)

Corriente de entrada nominal (A)

Corriente de salida nominal (A)

potencia nominal(kW)

h

W

re

h1

W1

apertura

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

Modelo de inversor

Máquina tipo G (carga pesada)

Máquina tipo P (carga ligera)

reimensiones (mm)

Tamaño de instalación (mm)

Yo en (A)

Yo salgo (A)

P clasificado

(kW..)

Yo en (A)

Yo salgo (A)

P clasificado

(kW..)

h

W

re

h1

W1

apertura

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

RVE21-T3-15G/18P

40

32

15

47

38

18.5

327

168

185.6

313

120

Φ9

RVE21-T3-18G/22P

47

38

18.5

56

45

22

RVE21-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE21-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE21-T3-37G/45P

80

75

37

94

92

45

RVE21-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE21-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE21T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE21-T3-90G/110P

190

180

90

225

215

110

RVE21-T3-110G/132P

225

215

110

265

260

132

RVE21-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE21-T3-160G/185P

310

305

160

355

350

185

RVE21-T3-185G/200P

355

350

185

385

380

200

RVE21-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE21-T3-220G/250P

430

425

220

485

480

250

RVE21-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE21-T3-280G/315P

545

530

280

610

600

315

RVE21-T3-315G/355P

610

600

315

665

650

355

RVE21-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE21-T3-400G

785

725

400

-

-

-

RVE21-T3-500G

890

860

500

-

-

-

RVE21-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE21-T3-630G

1100

1100

630

-

-

-

RVE21-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE21-T3-800G

1380

1380

800

Funciones básicas de la aplicación

Aumento de par de baja frecuencia

Mediante aumento de voltaje y aumento de par, el par de baja frecuencia del control V/F y el control vectorial sin sensor de velocidad se puede aumentar en aproximadamente un 0,1 % ~ 30,0 %.

Curva V/F

Tipo lineal, tipo multipunto

Curva de aceleración/deceleración

Aceleración y desaceleración lineal o en forma de S: tres grupos de tiempo de aceleración y desaceleración: rango de tiempo de aceleración y desaceleración: 0-3200 s

Regulación automática de voltaje (AVR)

Cuando el voltaje de la red cambia, puede mantener automáticamente el voltaje de salida constante

PID incorporado

Sistema de control de circuito cerrado que puede realizar fácilmente el control de procesos.

reC braking

reC braking range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

control de avance

El motor se puede arrancar y parar inmediatamente; rango de configuración de frecuencia de avance: 0,0-20,0 Hz; Modo de parada jog: desaceleración/libre/frenado CC

salto de frecuencia

Se pueden configurar tres puntos de frecuencia de salto y los rangos de frecuencia de salto correspondientes para evitar que el inversor funcione en esta banda de frecuencia.

Velocidad múltiple

Se pueden configurar hasta 15 a través de 4 puertos de entrada lógica = Frecuencia de operación

Suma de entrada

Utilice el resultado de la operación algebraica de 2 entradas analógicas como configuración de frecuencia, lo que hace que la configuración de frecuencia sea más flexible

Cambio entre 2 conjuntos de parámetros del motor

Se pueden configurar y cambiar libremente dos conjuntos de parámetros del motor para que coincidan con el motor accionado actualmente.

Protección del inversor

Protección contra pérdida de fase de entrada/salida, detección de subcarga, protección contra sobrecalentamiento, protección contra subtensión, protección contra sobretensión, protección contra sobrecorriente, protección contra sobrecalentamiento, protección contra cortocircuitos entre fases

Protección de motores

Protección térmica del motor, Límite de corriente del motor, Sobrecarga del motor, Cortocircuito del motor

Características eléctricas

voltaje de entrada

CA trifásica, 380-480V, 50/60Hz o CA monofásica, 200-240V, 50/60Hz

voltaje de salida

0-100% voltaje de entrada, 0,5 Hz-400 Hz

modo de control

Par constante V/F, carga cuadrática V/F, control vectorial sin sensores, modo de ahorro de energía

Frecuencia de conmutación

1,5 kHz-12 kHz

La función de ajuste automático de la frecuencia de conmutación se puede configurar: cuando la temperatura aumenta, la frecuencia de conmutación se reduce automáticamente

Cuando la temperatura vuelve a la normalidad, la frecuencia de conmutación vuelve al valor inicial.

Capacidad de sobrecorriente

150 % de corriente de salida nominal 60 s, 200 % de corriente de salida nominal 2 s

Señal de control

Señal de ajuste de frecuencia

Panel de operación integrado

Interruptor de membrana (botón), perilla de velocidad (potenciómetro)

Señal externa

Configuración ARRIBA/ABAJO, entrada analógica, multivelocidad, panel externo, comunicación serie

Señal de control de arranque y parada

Panel de operación integrado

Botones RUN, STOP

Señal externa

Terminal de entrada lógica, panel externo, comunicación serie

Características del circuito de control.

Fuente de alimentación interna disponible

10V

24V

10VDC±5%, corriente máxima 10mA, para potenciómetro de referencia

24 VCC ±5 %, corriente máxima 100 mA, para puerto de entrada lógica

Entrada analógica

AI1

Entrada analógica de voltaje: 0-5 VCC o 0-10 VCC, la impedancia es de 30 k

Entrada analógica actual: 0/4-20 mADC, la impedancia es 250 Ω

Resolución: conversión A/D de 10 bits

Configuración predeterminada de fábrica: entrada de voltaje de 0-5 VCC

AI2

Entrada analógica de voltaje: 0-10 VCC o entrada de sonda PTC

Resolución: conversión A/D de 10 bits

Entrada lógica

LI1-LI8

Fuente de alimentación de 0-24 VCC

La lógica positiva (fuente) y la lógica negativa (sumidero) son opcionales y el valor predeterminado de fábrica es la lógica negativa.

Las funciones de avance, retroceso, marcha, restablecimiento de fallas, velocidad múltiple y otras 69 son opcionales

Los productos de 220V 0,4kW-2,2kW y 380V 0,4kW-1,5kW solo tienen 6 canales: LI1-LI6

AI1, AI2

Entrada válida forzada

En inversores de menos de 11kW (inclusive), AI1 y AI2 se pueden configurar como entradas lógicas. F309 y F310 son entradas válidas forzadas y sus funciones de configuración siempre son válidas durante el encendido.

Salida analógica

AO1、AO2

Salida analógica de voltaje: 0-10 VCC, la impedancia de carga mínima es 470 Ω

Salida analógica actual: 0/4-20 mA, la impedancia de carga máxima es 700 Ω

Resolución: 8 bits

La frecuencia de salida, la corriente de salida, la configuración de velocidad, los datos de salida en serie y otras funciones son opcionales

Los productos de 220 V 0,4 kW-2,2 kW y 380 V 0,4 kW-1,5 kW tienen solo 1 salida analógica, concretamente AO1

Salida lógica

LO、CLO

Colector abierto, corriente máxima 100 mA, voltaje máximo 30 V CC

Salida lógica o salida de pulso opcional, la configuración predeterminada de fábrica es salida lógica

Frecuencia de salida, corriente de salida, configuración de velocidad y otras funciones de salida opcionales

Salida de relé

T1A, T1B, T1C

T2A, T2B, T2C

T1A normalmente abierto, T1B normalmente cerrado, punto común T1C

T2A normalmente abierto, T2B normalmente cerrado, punto común T2C

Capacidad de contacto: 5A@250VAC, 5A@30VDC

Fallo, alarma, llegada de frecuencia establecida y otras funciones son opcionales

T1A por defecto falla, T2A por defecto funciona

Los productos de 220 V, 0,4 kW-2,2 kW y 380 V, 0,4 kW-1,5 kW tienen solo 1 salida de relé, es decir, TA TB TC

Comunicación en serie

MODBUS-RTU, RS-485 de 2 hilos, interfaz de terminal

Características eléctricas

Protección del variador de CA

Protección contra pérdida de fase de entrada, Protección contra pérdida de fase de salida, Detección de subcarga, Protección contra sobrepar, Protección contra subtensión, Protección contra sobretensión, Protección contra sobrecorriente, Protección contra sobrecalentamiento, Protección contra cortocircuito de fase

Protección de motores

Protección térmica del motor, limitación de corriente del motor, sobrecarga del motor, cortocircuito del motor

Características eléctricas

Nivel de protección

IP20

Humedad ambiental

95% sin condensación ni acumulación de agua

Temperatura de trabajo/almacenamiento

-10~40°C/-20~60°C

Altitud

Por debajo de 1000 m

Método de enfriamiento

Refrigeración por aire forzado

Ubicación de instalación

Interior
