01 Introducción:

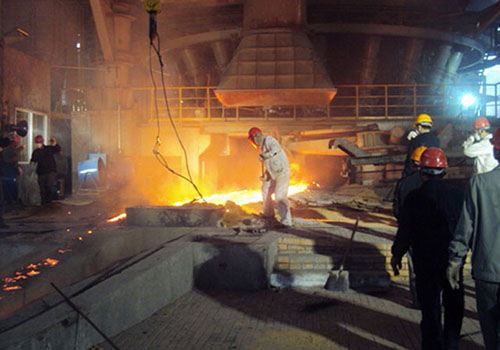

El plastilador de pliegues es una de las cadenas importantes de procesos de producción (creación de hierro, creación de acero, fundición y rodamiento) en la industria del hierro y el acero, y el sistema de carga de alto horno es un vínculo clave en la producción de plastilaje de plastilamiento. Las materias primas se envían continuamente al alto horno a través de la parte superior del horno para garantizar la demanda normal de la creación de hierro de alto horno. El convertidor de frecuencia RVE32 tiene una aplicación madura en el sistema de elevación y alimentación de dos autos de alto horno de hierro.

02 características:

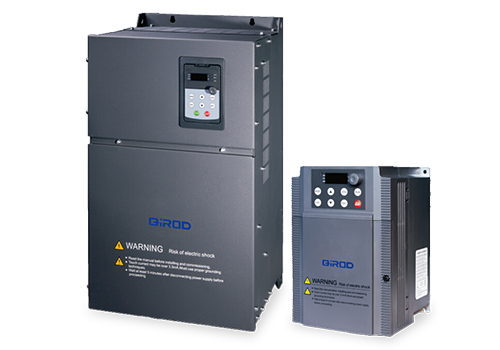

RVE32 es un inversor montado en la pared, el rango de potencia es de 0.75kW-500kW, el nivel de voltaje del voltaje de la línea entrante es de 380V-480V, y el método de control es control vectorial sin sensor de velocidad. RVE32 tiene una riqueza de dispositivos de control, que incluye 8 entradas digitales (Li1-Li8), 2 entradas analógicas (AI), 2 salidas de retransmisión (TA), 2 salidas analógicas (AO), 5V Auxiliar de alimentación para la fuente de alimentación analógica de la fuente fija de entrada, la oferta de alimentación auxiliar de 24V se usa para las entradas digitales, todos los LI/TA, AI/AI/AI/AI/AI/AI/AI/AI/AI/AI se pueden programar a los fondos definidos.

La interfaz Modbus es una configuración estándar de RVE32, no se requiere una opción. El RVE32 se puede conectar a sistemas de automatización de nivel superior a través de Modbus.

03 ventaja:

· Buen rendimiento de baja frecuencia (1.5 veces la salida de torque en el bucle abierto de 0.5Hz), que cumple mejor con los requisitos de carga completa;

· Tiene la ventaja de la respuesta rápida de torque, y cuando la carga fluctúa, la fluctuación actual es pequeña;

· Tiene una buena capacidad de sobrecarga y adaptabilidad ambiental, y tiene una alta confiabilidad operativa;

· El rendimiento de salida de baja frecuencia es bueno, la respuesta del par es rápida y la precisión de la estabilización de la velocidad es alta.

· Excelentes características limitantes de corriente, una fuerte capacidad de sobrecarga, pueden reducir efectivamente la sobrecarga de conversión de frecuencia, la protección contra sobrecorriente y maximizar la continuidad de la producción;

· Una fuerte adaptabilidad ambiental, el diseño del conducto de aire completamente independiente puede mejorar en gran medida la resistencia a entornos duros como la contaminación del petróleo, el polvo y la humedad;

04 Introducción al sistema:

En este sistema, un motor de polipasto de 160kW es impulsado por un inversor RVE32 200kw, y un elevador conduce simultáneamente los dos carros izquierdo y derecho para subir y bajar entre sí, es decir, uno de los carros se alimenta hacia arriba, y el otro trolley desciende por un automóvil vacío. El voltaje del bus del inversor se puede bombear en ocasiones como el frenado de desaceleración y la descarga superior, y la unidad de frenado externo y la resistencia de frenado se utilizan para lograr un frenado y detención rápidos.

05 Parámetro técnico:

06 Uso del sitio:

De acuerdo con la situación del espacio en el sitio, se instala un inversor de la serie RVE32 en el gabinete de control, y la instalación del inversor y el motor en el sitio se muestran en la figura.

07 Resultado en ejecución:

El sistema de control de alimentación de polipasto de automóvil de alto horno con inversor RVE32 se ha puesto en funcionamiento durante más de tres años, y ha logrado buenos beneficios económicos y sociales.

El dispositivo de control opera de manera confiable, tiene una buena adaptabilidad ambiental, puede resistir entornos hostiles como la contaminación del aceite, el polvo y el calor húmedo, y tiene una baja tasa de falla;

Tenga en cuenta el cambio suave y la velocidad del alimentador, y evite el fenómeno de una gran vibración de inicio, un fácil deslizamiento y fenómeno del remolque del sistema tradicional del cabrestante;

Las excelentes características limitantes de corriente, la fuerte capacidad de sobrecarga, pueden reducir efectivamente la sobrecarga de conversión de frecuencia, la protección contra sobrecorriente y maximizar la continuidad de la producción.

08 Beneficios del cliente:

El impacto de las piezas mecánicas es pequeño, la cantidad de mantenimiento del equipo se reduce y el costo de mantenimiento se ahorra enormemente;

La función de protección integral del convertidor de frecuencia garantiza la continuidad de la producción;

El funcionamiento del sistema es seguro y confiable, y los beneficios económicos son notables.
