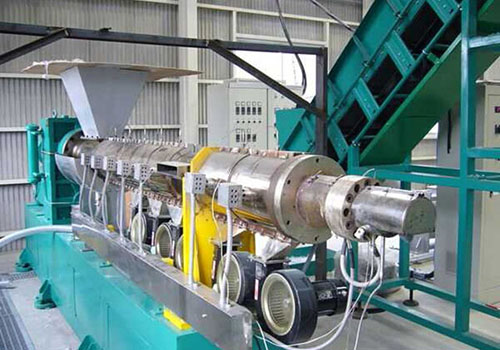

01 Introducción:

La mayoría de los extrusores de tornillos generalmente están impulsados ​​por los motores DC, pero con el rápido desarrollo de dispositivos electrónicos de potencia y tecnología de microprocesadores, la propuesta de teoría de control de CA y la mejora del software de control de CA en los últimos años, la tecnología de transmisión de CA es más adecuada para muchas aplicaciones. Las unidades de DC son más rentables. Los inversores de la serie D71 se usan en extrusores de tornillos y tienen un mejor rendimiento de control de velocidad y velocidad de respuesta al par que las unidades de CC.

02 características:

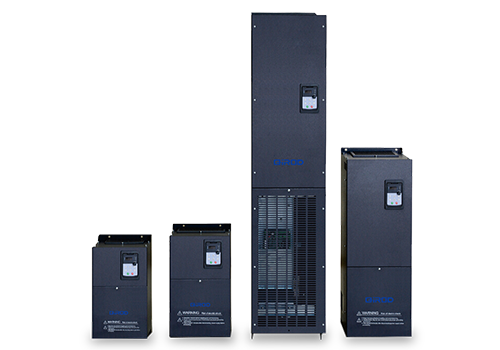

D71 es un inversor montado en la pared, el rango de potencia es de 0.75kW-500kW, el nivel de voltaje del voltaje de la línea entrante es de 380V-480V, y el método de control es control vectorial sin sensor de velocidad. D71 tiene una riqueza de dispositivos de control, incluidas 8 entradas digitales (Li1-Li8), 2 entradas analógicas (AI), 2 salidas de retransmisión (TA), 2 salidas analógicas (AO), 5V Auxiliar de alimentación Auxiliar para la fuente de alimentación analógica Los fondos de energía auxiliar de entrada fija se usan para la entrada de la entrada digital.

La interfaz Modbus es una configuración estándar de D71, no se requiere opción. El QD6600 se puede conectar a un sistema de automatización de nivel superior a través de Modbus.

03 ventaja:

· La teoría del control del vector se avanza, la capacidad de computación del sistema es muy fuerte, el par de carga se puede detectar, controlar y compensar rápidamente, y la capacidad de sobre torque es fuerte;

· Alta eficiencia, aproximadamente un 5% más alta que la del mismo sistema de accionamiento de CC de potencia;

· Asegúrese de que el rendimiento de la salida del motor sea sin sobrecalentamiento; Torque grande de baja frecuencia, 0,5Hz 150% de torque nominal;

· La velocidad de respuesta de la etapa del servo, la fluctuación es pequeña cuando el par de carga cambia bruscamente;

· Proporcionar protección de tornillo a través de la función límite de torque;

· Tiene una buena capacidad de sobrecarga y adaptabilidad ambiental, y tiene una alta confiabilidad operativa;

· El diseño del conducto de aire completamente independiente puede mejorar en gran medida la resistencia a ambientes duros como la contaminación del petróleo, el polvo y la humedad;

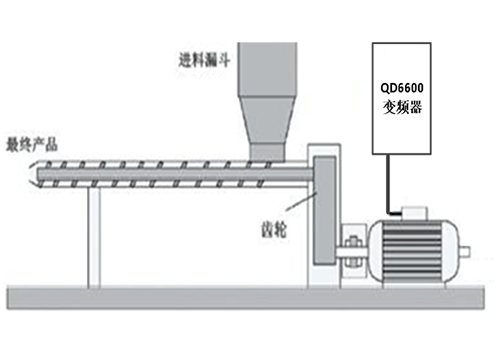

04 Introducción al sistema:

En este sistema, un convertidor de frecuencia D71 18.5kW impulsa el motor principal de 11kW del extrusor de tornillo. La referencia de frecuencia del inversor motor principal viene dada por el SOCIEDAD ANÓNIMA a través de la interfaz RS485. Durante la operación, la velocidad se puede modificar arbitrariamente en la pantalla táctil para realizar la referencia de velocidad precisa del motor principal; Al mismo tiempo, el PLC lee la frecuencia y la corriente del inversor a través de la comunicación de Modbus.

05 Parámetro técnico:

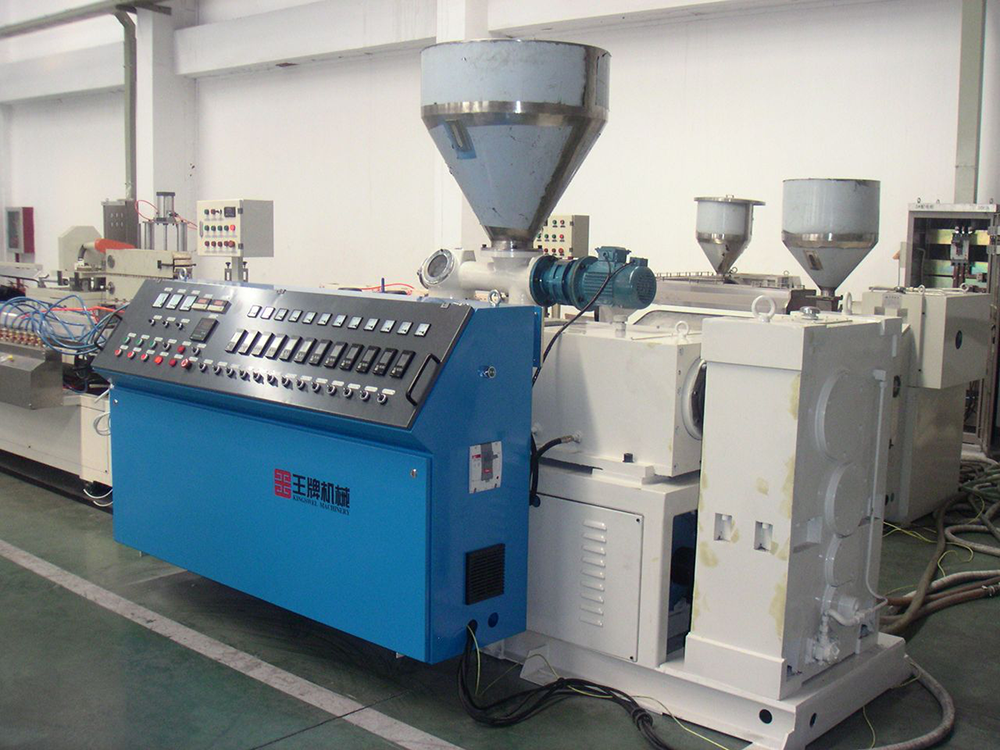

06 Uso del sitio:

Según la situación del espacio en el sitio, se instala un inversor de la serie D71 en el gabinete de control, y la instalación del inversor y el motor en el sitio son como se muestra en la figura

07 Resultado en ejecución:

El sistema de control de extrusores de tornillo que usa el inversor D71 se ha puesto en funcionamiento durante más de tres años, y ha logrado buenos beneficios económicos y sociales:

El dispositivo de control opera de manera confiable, tiene una buena adaptabilidad ambiental, puede resistir entornos hostiles como la contaminación del aceite, el polvo y el calor húmedo, y tiene una baja tasa de falla;

Excelentes características limitantes de corriente, una fuerte capacidad de sobrecarga, pueden reducir efectivamente la sobrecarga de conversión de frecuencia, la protección contra sobrecorriente y maximizar la continuidad de la producción;

La precisión de control de velocidad es alta, y los productos de producción están más en línea con los requisitos;

El sistema tiene una precisión de regulación de alta velocidad, que es conveniente para que el personal en el sitio funcione.

08 Beneficios del cliente:

El inversor y el motor del huso funcionan de manera estable, reduciendo los costos de mantenimiento;

La función de protección integral del inversor garantiza la continuidad de la producción;

La producción de productos está más en línea con los requisitos, y la tasa de defectos se reduce considerablemente;

El personal en el sitio es más fácil de operar y tiene una precisión de regulación de alta velocidad.
