01 Introducción:

La unidad de bombeo es el equipo principal en la producción actual de aceite, cuyo número es de más de 100,000. La capacidad total instalada del motor eléctrico es de 35 millones de kW, y el consumo anual de energía es de más de 10 mil millones de kWh. El consumo de electricidad de la unidad de bombeo representa aproximadamente el 40% del consumo total de electricidad del campo de petróleo, y la eficiencia de la operación es muy baja, la eficiencia de operación promedio es solo del 25%, el factor de potencia es bajo y el desperdicio de energía eléctrica es grande. Por lo tanto, el potencial de ahorro de energía de las unidades de bombeo es enorme, y la industria del petróleo también es una industria clave para promover el "ahorro de energía de los sistemas motores". Al usar el convertidor de frecuencia D71, la ley de movimiento de la unidad de bombeo se puede adaptar a las condiciones de trabajo cambiantes del petróleo, a fin de mejorar la eficiencia del sistema y lograr el propósito del ahorro de energía y el aumento de la producción.

02 características:

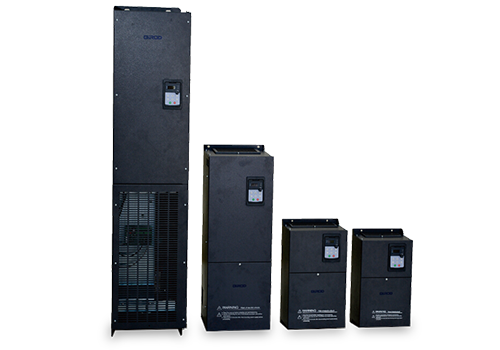

D71 es un inversor montado en la pared, el rango de potencia es de 0.75kW-500kW, el nivel de voltaje del voltaje de la línea entrante es de 380V-480V, y el método de control es control vectorial sin sensor de velocidad.

D71 tiene una gran cantidad de dispositivos de control, que incluyen 8 entradas digitales (Li1-Li8), 2 entradas analógicas (AI), 2 salidas de retransmisión (TA), 2 salidas analógicas (AO), 5V Auxiliar de alimentación Auxiliar para la fuente de alimentación analógica de entrada fija, la oferta de alimentación auxiliar de 24V se usa para las entradas digitales, todos los LI/TA, AI/AO se pueden programar libremente a la fuente de entrada fija de 24V se usa para las entradas digitales para las entradas digitales, todas las li/Ta, AI/AO se pueden programar libremente a la fuente de entrada en defina. La interfaz Modbus es una configuración estándar de D71, no se requiere opción. El D71 se puede conectar a sistemas de automatización de nivel superior a través de Modbus.

03 ventaja:

· Buen rendimiento del par de baja frecuencia (1.5 veces la salida de par cuando el bucle abierto 0.5Hz), torque grande de baja frecuencia;

· 15kW y arriba están equipados con reactores DC estándar, que funcionan bien en control armónico y estabilidad, lo que ayuda a los clientes a ahorrar costos de hardware;

· Tiene la ventaja de la respuesta rápida de torque, y cuando la carga fluctúa, la fluctuación actual es pequeña;

· Tiene una buena capacidad de sobrecarga y adaptabilidad ambiental, y tiene una alta confiabilidad operativa;

· Excelentes características limitantes de corriente, una fuerte capacidad de sobrecarga, pueden reducir efectivamente la sobrecarga de conversión de frecuencia, la protección contra sobrecorriente y maximizar la continuidad de la producción;

· Tiene una fuerte adaptabilidad ambiental, y el diseño del conducto de aire completamente independiente puede mejorar en gran medida la resistencia a ambientes duros como la contaminación del aceite, el polvo y el calor húmedo.

04 Introducción al sistema:

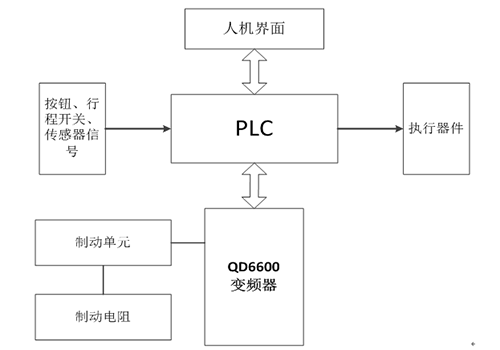

En este sistema, un inversor D71 110kW impulsa el motor de 75kW de la unidad de bombeo Kowtow, y conecta la pantalla táctil, SOCIEDAD ANÓNIMA e inversor al sistema a través de la comunicación serie RS-485. El inversor realiza el frenado del consumo de energía a través de la unidad de frenado y la resistencia de frenado.

05 Parámetro técnico:

06 Uso del sitio:

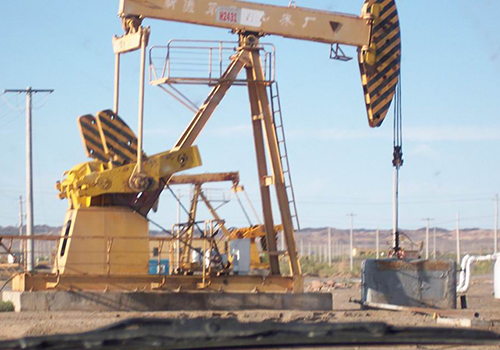

Según la situación del espacio en el sitio, se instala un inversor de la serie D71 en el gabinete de control, y la instalación del inversor y el motor en el sitio son los que se muestran en la figura.

07 Resultado en ejecución:

El sistema de control de la máquina Kowtow de la unidad de bombeo de campo petrolero que utiliza el inversor D71 se ha puesto en funcionamiento durante más de tres años, y ha logrado buenos beneficios económicos y sociales:

El dispositivo de control opera de manera confiable, tiene una buena adaptabilidad ambiental, puede resistir entornos hostiles como la contaminación del aceite, el polvo y el calor húmedo, y tiene una baja tasa de falla;

La velocidad de extracción se puede ajustar dinámicamente, ahorrando energía y aumentando la producción de petróleo crudo al mismo tiempo;

Las excelentes características limitantes de corriente, la fuerte capacidad de sobrecarga, pueden reducir efectivamente la sobrecarga de conversión de frecuencia, la protección contra sobrecorriente y maximizar la continuidad de la producción.

08 Beneficios del cliente:

El impacto de las piezas mecánicas es pequeño, la cantidad de mantenimiento del equipo se reduce y el costo de mantenimiento se ahorra enormemente;

La función de protección integral del inversor garantiza la continuidad de la producción;

El efecto de ahorro de energía es notable, y la producción de petróleo crudo aumenta considerablemente;

El funcionamiento del sistema es seguro y confiable, y los beneficios económicos son notables.
