01 Introducción:

La industria del papel es una importante industria de materia prima básica estrechamente relacionada con el desarrollo de la economía nacional y las empresas sociales, y una importante industria pilar de la economía nacional de mi país. En la actualidad, más del 80% del equipo de transmisión de nuevas máquinas de papel han adoptado inversores de transmisión de CA.

Refiner es una parte muy crítica de la producción de pulpa. Su línea de producción de pulpa está compuesta por una serie de equipos de soporte. Para mejorar la eficiencia de producción y garantizar la calidad de la pulpa, cada parte de transmisión necesita un alto grado de coordinación. En la actualidad, la transmisión importante de las líneas de producción avanzadas adopta la conversión de frecuencia. conducir. El inversor D71 tiene una amplia gama de aplicaciones en la industria del papel.

02 características:

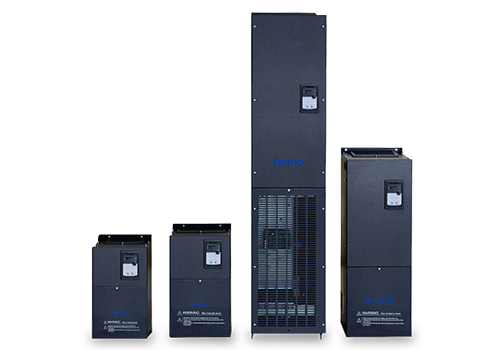

D71 es un inversor montado en la pared, el rango de potencia es de 0.75kW-500kW, el nivel de voltaje del voltaje de la línea entrante es de 380V-480V, y el método de control es control vectorial sin sensor de velocidad.

D71 tiene una gran cantidad de dispositivos de control, que incluyen 8 entradas digitales (Li1-Li8), 2 entradas analógicas (AI), 2 salidas de retransmisión (TA), 2 salidas analógicas (AO), 5V Auxiliar de alimentación Auxiliar para la fuente de alimentación analógica de entrada fija, la oferta de alimentación auxiliar de 24V se usa para las entradas digitales, todos los LI/TA, AI/AO se pueden programar libremente a la fuente de entrada fija de 24V se usa para las entradas digitales para las entradas digitales, todas las li/Ta, AI/AO se pueden programar libremente a la fuente de entrada en defina.

La interfaz Modbus es una configuración estándar de D71, no se requiere opción. El D71 se puede conectar a sistemas de automatización de nivel superior a través de Modbus.

03 ventaja:

· Gran torque de arranque, 1.5 veces la salida de torque en el circuito abierto 0.5Hz, cumpliendo los requisitos de la operación del refinador;

· Tiene la ventaja de la respuesta rápida de torque, y cuando la carga fluctúa, la fluctuación actual es pequeña;

· Tiene una buena capacidad de sobrecarga y adaptabilidad ambiental, y tiene una alta confiabilidad operativa;

· Adaptabilidad de la cuadrícula de súper potencia, capacidad de fluctuación de la red anti-potencia de hasta ± 15%, para garantizar la estabilidad del voltaje de salida, la corriente, la velocidad;

· Excelentes características limitantes de corriente, una fuerte capacidad de sobrecarga, pueden reducir efectivamente la sobrecarga de conversión de frecuencia, la protección contra sobrecorriente y maximizar la continuidad de la producción;

· Tiene una fuerte adaptabilidad ambiental, y el diseño del conducto de aire completamente independiente puede mejorar en gran medida la resistencia a ambientes duros como la contaminación del aceite, el polvo y el calor húmedo.

04 Introducción al sistema:

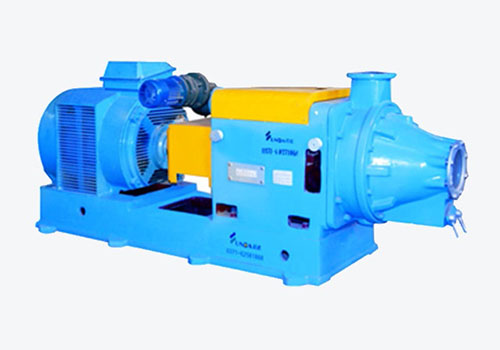

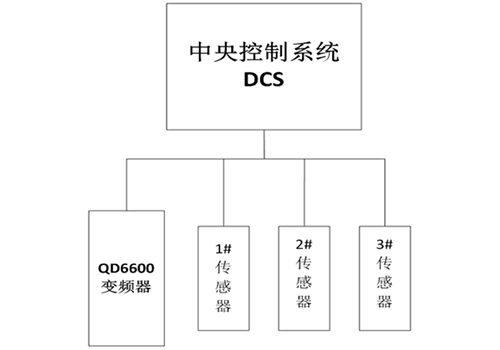

En este sistema, el motor principal de 110kW del refinador es impulsado por el inversor D71 110kW, y el sistema de control central DCS está conectado con todos los componentes y sensores ejecutivos de toda la línea de producción para monitorear las condiciones de campo de cada sistema de transmisión en tiempo real. El sistema de control central controla la parada de inicio, la configuración de frecuencia, el reinicio de fallas y otros comandos de todos los inversores, y recopila simultáneamente datos como corriente, voltaje, voltaje de bus y frecuencia operativa de todos los inversores para monitorear a cada inversor en tiempo real.

05 Parámetro técnico:

06 Uso del sitio:

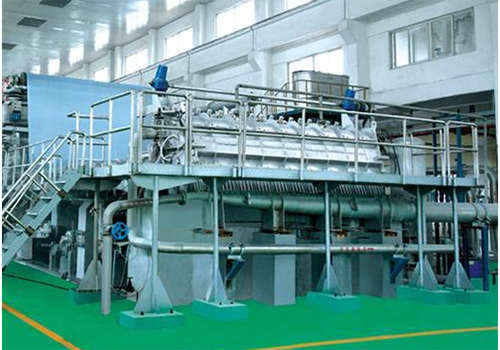

Según la situación del espacio en el sitio, se instala un inversor de la serie D71 en el gabinete de control, y la instalación del inversor y el motor en el sitio son los que se muestran en la figura.

07 Resultado en ejecución:

El sistema de control del refinador que utiliza el inversor D71 se ha puesto en funcionamiento durante más de tres años, y ha logrado buenos beneficios económicos y sociales:

El dispositivo de control opera de manera confiable, tiene una buena adaptabilidad ambiental, puede resistir entornos hostiles como la contaminación del aceite, el polvo y el calor húmedo, y tiene una baja tasa de falla;

Excelentes características limitantes de corriente, una fuerte capacidad de sobrecarga, pueden reducir efectivamente la sobrecarga de conversión de frecuencia, la protección contra sobrecorriente y maximizar la continuidad de la producción;

La cantidad de alimentación está controlada por la corriente de ejecución real del motor, y tiene una función de sobrecarga previa a la alarma y una función libre de viajes, lo que puede garantizar la seguridad del motor y la continuidad de la producción;

Los beneficios económicos son notables, el efecto de ahorro de energía es más del 20%, y toda la inversión aumentó por el sistema de control de conversión de frecuencia se puede recuperar en más de un año.

08 Beneficios del cliente:

Regulación de velocidad conveniente, que puede garantizar la mezcla uniforme de pintura y medio; Reducir la pérdida de la caja de cambios, ahorrar en gran medida los costos de mantenimiento;

La función de protección integral del convertidor de frecuencia garantiza la continuidad de la producción;

Regulación de velocidad sin pasos en línea, diferentes variedades utilizan diferentes velocidades de molienda;

Los beneficios económicos son significativos, y toda la inversión aumentó por el sistema de control de conversión de frecuencia se puede recuperar en más de un año
