01 Introducción:

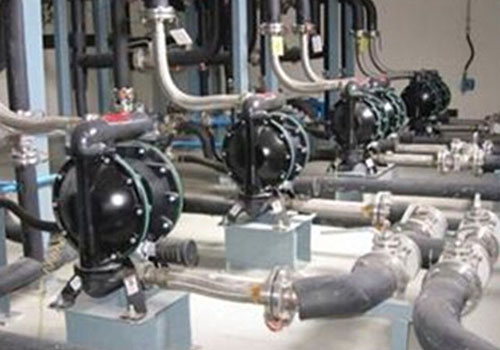

La bomba de diafragma es un nuevo tipo de maquinaria de transmisión, que actualmente es el tipo innovador de bomba en China, que utiliza aire comprimido como fuente de energía. Para todo tipo de líquidos corrosivos, líquidos con partículas, alta viscosidad, líquidos volátiles, inflamables y altamente tóxicos, pueden agotarse. Se han utilizado bombas de diafragma en alimentos de metal no ferrosos, productos electrónicos, cerámica, textiles y otras industrias. Se instalan en varias ocasiones especiales para extraer varios medios que no pueden ser bombeados por bombas convencionales. Como equipo de control industrial, el convertidor de frecuencia RVE32 tiene una amplia gama de aplicaciones en las bombas de diafragma.

02 características:

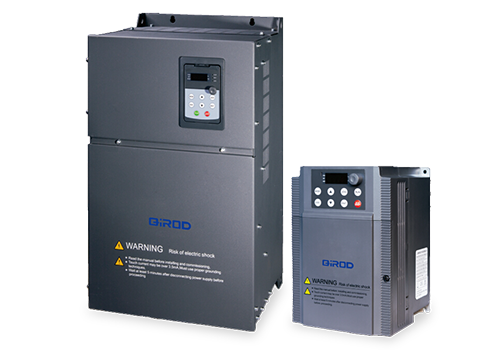

RVE32 es un inversor montado en la pared, el rango de potencia es de 0.75kW-500kW, el nivel de voltaje del voltaje de la línea entrante es de 380V-480V, y el método de control es control vectorial sin sensor de velocidad. RVE32 tiene una gran cantidad de subestaciones, incluidas 8 entradas digitales (Li1-Li8), 2 entradas analógicas (AI), 2 salidas de retransmisión (TA), 2 salidas analógicas (AO), 5V La fuente de alimentación auxiliar para la fuente de alimentación analógica de la fuente de entrada fija, la oferta de alimentación auxiliar de 24V se usa para las entradas digitales, todos los LI/TA, AI/AO se pueden programar libremente a la fuente de entrada de 24V, se usa suministro de energía auxiliar de 24V. La interfaz Modbus es una configuración estándar de RVE32, no se requiere una opción. El RVE32 se puede conectar a sistemas de automatización de nivel superior a través de Modbus.

03 ventaja:

· Proporcione el 250% de la corriente eléctrica nominal durante la operación y aceleración de baja frecuencia, que cumple con los requisitos de la operación de la bomba de diafragma;

· Con la precisión del control de velocidad, la precisión de control es del 0.2%, y se logra un control de velocidad preciso;

· Tiene la ventaja de la respuesta rápida de torque, y cuando la carga fluctúa, la fluctuación actual es pequeña;

· Buena compatibilidad electromagnética de EMC, adaptarse a varios entornos complejos;

· Tiene una buena capacidad de sobrecarga y adaptabilidad ambiental, y tiene una alta confiabilidad operativa;

· Tiene una fuerte adaptabilidad ambiental, y el diseño del conducto de aire completamente independiente puede mejorar en gran medida la resistencia a ambientes duros como la contaminación del aceite, el polvo y el calor húmedo.

04 Introducción al sistema:

En el sistema de producción de alúmina, la pulpa de mineral cruda calificada se bombea al disolvente de alta presión a través del diafragma, la bomba de diafragma de 55kW es impulsada por un inversor RVE32 75kW, y la salida de señal de retroalimentación de 4-20 mA por el medidor de flujo electromagnético de la lana se envía al inversor. El control de circuito cerrado se realiza en el puerto de retroalimentación del regulador PI, de modo que la velocidad de flujo de la suspensión se puede cambiar dentro de un rango dado para garantizar la velocidad de disolución de la alúmina.

05 Parámetro técnico:

06 Uso del sitio:

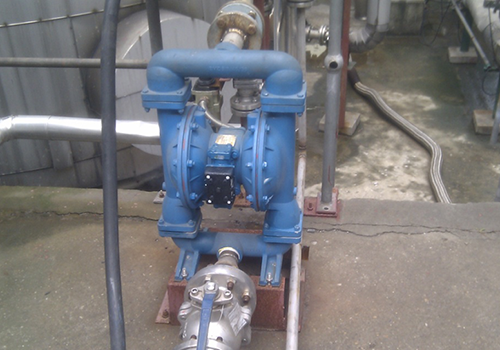

De acuerdo con la situación del espacio en el sitio, se instala un inversor de la serie RVE32 en el gabinete de control, y la instalación del inversor y el motor en el sitio se muestran en la figura.

07 Resultado en ejecución:

El inversor RVE32 se ha utilizado en la bomba de diafragma durante más de tres años sin falla. La práctica ha demostrado que el inversor RVE32 tiene rendimiento en términos de calidad y rendimiento, y ahorra energía en el proceso de regulación de la velocidad. El efecto ha traído beneficios tangibles a los usuarios y ha establecido una buena reputación entre los usuarios.

El dispositivo de control opera de manera confiable, tiene una buena adaptabilidad ambiental, puede resistir entornos hostiles como la contaminación del aceite, el polvo y el calor húmedo, y tiene una baja tasa de falla;

Operación confiable y estable, control flexible y conveniente, control preciso y alta precisión;

Excelentes características limitantes de corriente, una fuerte capacidad de sobrecarga, pueden reducir efectivamente la sobrecarga de conversión de frecuencia, la protección contra sobrecorriente y maximizar la continuidad de la producción;

Los beneficios económicos son significativos y el costo por unidad de producto se reduce.

08 Beneficios del cliente:

Garantiza completamente la alimentación precisa de la bomba de diafragma, optimiza en gran medida el índice de producción, mejora la tasa de disolución de la alúmina en la lechada y la capacidad de producción del equipo, y logra enormes beneficios económicos;

La función de protección integral del convertidor de frecuencia garantiza la continuidad de la producción;

La mejora y optimización del nivel de tecnología de equipos reduce en gran medida los costos de trabajo de mantenimiento de equipos y costos de mantenimiento;

Los beneficios económicos son notables, se reduce el costo por unidad de producto y se producen buenos beneficios sociales y económicos.
