01 Introducción:

El concepto de HVAC incluye calefacción, ventilación y aire acondicionado, por lo que tiene un concepto más amplio que el aire acondicionado central. El concepto de ahorro de energía en HVAC no es reducir el medio ambiente o suprimir la demanda de energía a cambio de ahorro de energía, sino mejorar la eficiencia energética de los edificios a través de la aplicación de métodos integrados de planificación de recursos (IRP) y técnicas de gestión de la demanda de la demanda de energía (DSM), con recursos limitados y costos de consumo de energía para obtener la eficiencia social y económica para satisfacer las crecientes necesidades ambientales. El inversor D71 se ha utilizado ampliamente en sistemas de calefacción, ventilación y aire acondicionado en lugares de alta gama como aeropuertos, edificios de radio y televisión, hospitales y metros.

02 características:

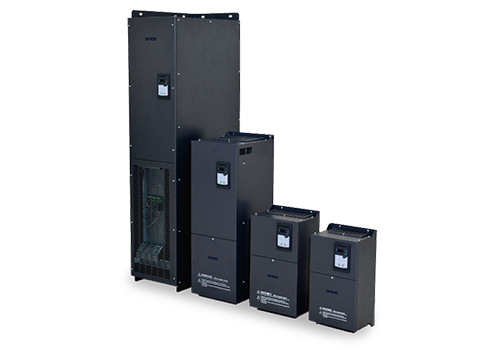

D71 es un inversor montado en la pared, el rango de potencia es de 0.75kW-500kW, el nivel de voltaje del voltaje de la línea entrante es de 380V-480V, y el método de control es control vectorial sin sensor de velocidad.

D71 tiene una gran cantidad de dispositivos de control, que incluyen 8 entradas digitales (Li1-Li8), 2 entradas analógicas (AI), 2 salidas de retransmisión (TA), 2 salidas analógicas (AO), 5V Auxiliar de alimentación Auxiliar para la fuente de alimentación analógica de entrada fija, la oferta de alimentación auxiliar de 24V se usa para las entradas digitales, todos los LI/TA, AI/AO se pueden programar libremente a la fuente de entrada fija de 24V se usa para las entradas digitales para las entradas digitales, todas las li/Ta, AI/AO se pueden programar libremente a la fuente de entrada en defina.

La interfaz Modbus es una configuración estándar de D71, no se requiere opción. El D71 se puede conectar a sistemas de automatización de nivel superior a través de Modbus.

03 ventaja:

· Buen rendimiento del par de baja frecuencia (1.5 veces la salida de par cuando el bucle abierto 0.5Hz), torque grande de baja frecuencia;

· Tiene la ventaja de la respuesta rápida de torque, y cuando la carga fluctúa, la fluctuación actual es pequeña;

· Tiene una buena capacidad de sobrecarga y adaptabilidad ambiental, y tiene una alta confiabilidad operativa;

· Adaptabilidad de la cuadrícula de súper potencia, capacidad de fluctuación de la red anti-potencia de hasta ± 15%, para garantizar la estabilidad del voltaje de salida, la corriente, la velocidad;

· 15kW y arriba están equipados con reactores DC estándar, que funcionan bien en control armónico y estabilidad, lo que ayuda a los clientes a ahorrar costos de hardware;

· Excelentes características limitantes de corriente, una fuerte capacidad de sobrecarga, pueden reducir efectivamente la sobrecarga de conversión de frecuencia, la protección contra sobrecorriente y maximizar la continuidad de la producción;

· Tiene una fuerte adaptabilidad ambiental, y el diseño del conducto de aire completamente independiente puede mejorar en gran medida la resistencia a ambientes duros como la contaminación del aceite, el polvo y el calor húmedo.

04 Introducción al sistema:

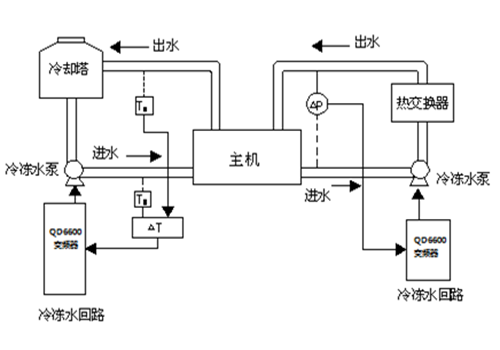

En este sistema, dos bombas de agua frías de 110kW son conducidas por dos inversores D71 110kW, y también hay varios inversores D71 que impulsan ventiladores (incluidos ventiladores interiores y ventiladores de torres de enfriamiento). En el sistema de circulación de agua fría, la señal 1 (señal de temperatura o señal de presión) del circuito de entrada de agua y la señal 2 (señal de temperatura o señal de presión) del circuito de salida de agua se envían al módulo analógico para obtener la señal de retroalimentación analógica del inversor. A través de la función PID incorporada del inversor, se realiza el control automático de circuito cerrado.

05 Parámetro técnico:

06 Uso del sitio:

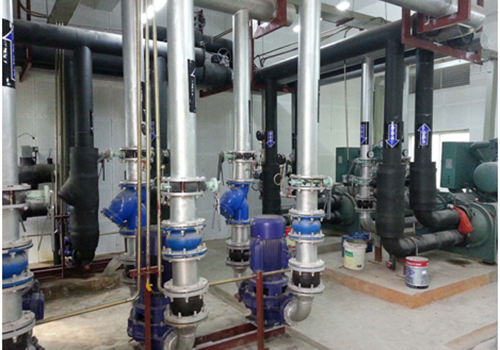

Según la situación del espacio en el sitio, se instala un inversor de la serie D71 en el gabinete de control, y la instalación del inversor y el motor en el sitio son los que se muestran en la figura.

07 Resultado en ejecución:

El sistema de control de calefacción, ventilación y aire acondicionado utilizando el inversor D71 se ha puesto en funcionamiento durante más de tres años, y ha logrado buenos beneficios económicos y sociales:

El dispositivo de control opera de manera confiable, tiene una buena adaptabilidad ambiental, puede resistir entornos hostiles como la contaminación del aceite, el polvo y el calor húmedo, y tiene una baja tasa de falla;

Excelentes características limitantes de corriente, una fuerte capacidad de sobrecarga, pueden reducir efectivamente la sobrecarga de conversión de frecuencia, la protección contra sobrecorriente y maximizar la continuidad de la producción;

El sistema central de aire acondicionado adopta el control de circuito cerrado de conversión de frecuencia, con respuesta dinámica rápida y alto grado de automatización, y todo el sistema realiza un control digital e inteligente;

Los beneficios económicos son notables, el efecto básico de ahorro de energía es del 35% al ​​55%, y toda la inversión aumentó por el sistema de control de conversión de frecuencia en más de un año.

08 Beneficios del cliente:

El control automático de circuito cerrado PID reduce la carga de trabajo del trabajador y mejora la eficiencia laboral;

Costos reducidos de pérdida de motor y mantenimiento;

La función de protección integral del convertidor de frecuencia garantiza la continuidad de la producción;

Reduzca el ruido de la bomba de agua y mejore la comodidad del edificio;

Los beneficios económicos son significativos, y toda la inversión aumentó por el sistema de control de conversión de frecuencia se puede recuperar en más de un año.
