01 Introducción:

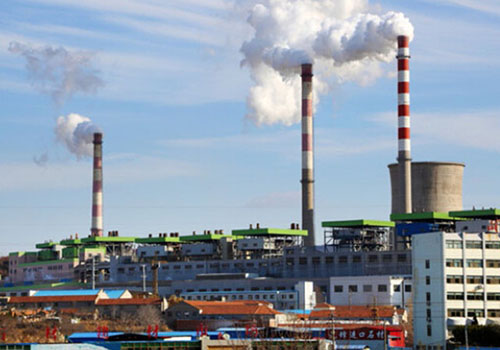

El invierno en el norte de China es largo y frío, y los métodos de calefacción, como la calefacción y el geotérmico, se han convertido en el principal medio para que las personas aquí mantengan fuera el frío en invierno. La planta de energía térmica transporta el vapor sobrecalentado a cada estación de intercambio de calor a través de la tubería de transmisión de vapor. En la estación de intercambio de calor, el vapor calienta el agua caliente de calentamiento a través del intercambiador de calor, y la bomba de circulación envía el agua caliente a la red secundaria y los diversos intercambiadores de calor a través de la tubería de calefacción. usuario. El inversor D71 de Shanghai Qidian se ha utilizado ampliamente en campos municipales, como calefacción, HVAC, obras de agua y plantas de tratamiento de aguas residuales. Nuestros productos y soluciones tienen efectos notables de ahorro de energía, operación segura y confiable, y son la garantía de la operación estable del sistema municipal.

02 características:

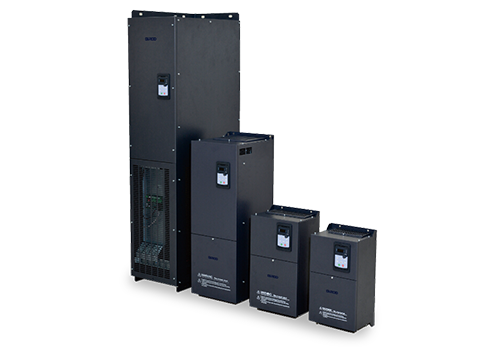

D71 es un inversor montado en la pared con un rango de potencia de 0.75kW-500kW, y el modo de control de nivel de voltaje del voltaje de la línea entrante es de 380V-480V, que es control vectorial sin sensor de velocidad. El control vectorial sin sensor de velocidad es especialmente adecuado para ventiladores y bombas. El control del vector sin sensor de velocidad no solo tiene un circuito cerrado de velocidad sino también un circuito cerrado de corriente, y la corriente de estado estacionario del motor es más estable.

D71 tiene una riqueza de terminales de clientes, incluidas 8 entradas digitales (Li1-Li8), 2 entradas analógicas (AI), 2 salidas de retransmisión (TA), 2 salidas analógicas (AO), 5V Auxiliar de alimentación auxiliar para la entrada analógica de entrada fija, la oferta de energía auxiliar de 24V se usa para la entrada digital, todas las li/Ta, AI/AO se pueden programar libremente a la entrada de la entrada de 24V. La interfaz Modbus es una configuración estándar de D71, no se requiere opción. El D71 se puede conectar a sistemas de automatización de nivel superior a través de Modbus. El inversor de la serie D71 tiene una función PID incorporada, la operación es más flexible y hay muchas maneras de controlar la interfaz.

04 Introducción al sistema:

En este sistema, se utiliza un convertidor de frecuencia D71 de 110kW para conducir una bomba de circulación de red de calor de 110kW. Al recolectar la diferencia de temperatura entre la temperatura total de salida y retorno del agua del sistema, y ​​comparando la diferencia de temperatura del sistema de usuario de retorno de la temperatura del agua en cada área con la diferencia de temperatura de diseño del sistema, la velocidad de la bomba circulante se ajusta automáticamente por la función PID incorporada del inversor para realizar el ajuste del flujo total y la temperatura del sistema.

05 Parámetro técnico:

06 Uso del sitio:

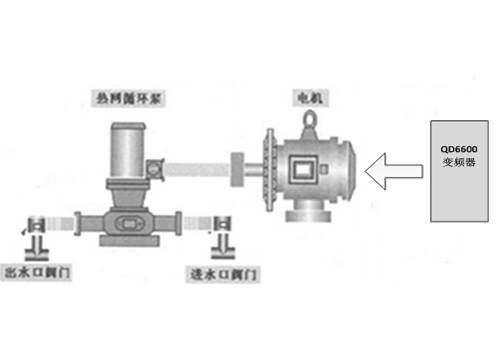

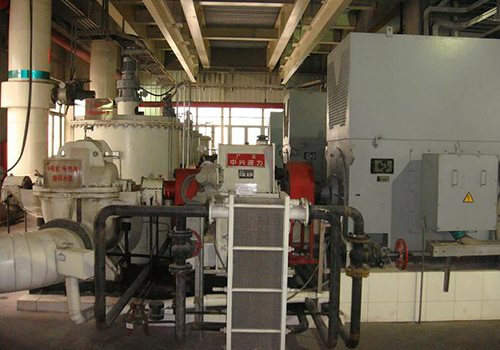

Según la situación del espacio en el sitio, se instala un inversor de la serie D71 en el gabinete de control, y la instalación del inversor y el motor en el sitio son los que se muestran en la figura.

07 Resultado en ejecución:

El sistema de bomba de agua circulante de la red de calefacción utilizando el inversor D71 se ha puesto en funcionamiento durante más de tres años, y ha logrado buenos beneficios económicos y sociales:

El dispositivo de control funciona de manera confiable y tiene una baja tasa de falla;  A través del ajuste automático PID, se elimina el fenómeno de calefacción y enfriamiento desiguales de cada estación en la red de calefacción;

Realizar una operación no tripulada de producción, reducir en gran medida la intensidad laboral y mejorar la eficiencia de producción;

Los beneficios económicos son significativos, y toda la mayor inversión se puede recuperar en más de un año.

08 Beneficios del cliente:

La calefacción y el enfriamiento de cada estación en la red de calefacción es uniforme, lo que garantiza las necesidades de calefacción de los clientes remotos y evita el sobrecalentamiento de los clientes cercanos.

Realizar una operación no tripulada de producción y mejorar la eficiencia de producción;

El impacto mecánico se reduce, lo que ahorra enormemente el costo de mantenimiento;

El efecto de ahorro de energía es notable, y la mayor inversión se puede recuperar completamente en más de un año.
